Outrunner Bldc Máy cuộn kim 60RPM dây song song đến 600RPM sợi mỏng

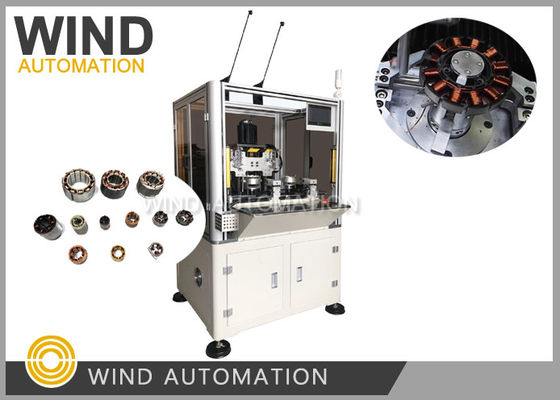

: Hình ảnh lớn : Outrunner Bldc Máy cuộn kim 60RPM dây song song đến 600RPM sợi mỏng

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	WIND AUTOMATION
Chứng nhận:	CE
Số mô hình:	WIND-IO-008

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 cái
Giá bán:	Có thể thương lượng
Điều khoản thanh toán:	T/T

Tiếp xúc

Chi tiết sản phẩm

Trạm cuộn dây:	Hai hoặc bốn trạm	Stator đường kính ngoài:	ø10~120mm
Chiều cao ngăn xếp:	10~100mm	Phạm vi kích thước dây:	0,1mm~1,0mm (AWG18 đến AWG38)
Loại tự động:	Hoàn toàn tự động có thể xử lý dây dày mỏng	Màu máy:	Yêu cầu trắng hoặc theo yêu cầu của khách hàng
Tốc độ quanh co:	60RPM đến 600RPM	Sau khi bán hàng:	Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài

Outrunner Bldc Máy cuộn kim 60RPM dây song song đến 600RPM sợi mỏngWIND-IO-008

Outrunner stator cuộn luôn luôn được thực hiện bằng cách cuộn máy bay,

Tại sao một nhà sản xuất động cơ đưa ra quyết định cho máy cuộn kim stator?

Bởi vì cuộn kim có thể đạt được chất lượng cuộn tốt hơn khi tốc độ lấp đầy khe không cao,

và nên có đủ không gian để kim di chuyển tự do,

(1)Ứng dụng

Vòng vòng kim này có thể cuộn cả stator inslot và stator outrunner,

với bốn trụcĐộng cơ Yaskawa Servo,Winder là linh hoạt trong chuyển động,

các hành độngĐặt, vượt, bọc, và nhọn, cắt được thực hiện tự động

Tốc độ cuộn kim có liên quan đến kích thước dây, kích thước stator và chiều cao ngăn xếp,

Max. 500RPM khi dây là 0,1mm, stator là nhỏ và chiều cao ngăn xếp là nhỏ,

Min 60RPM khi dây là lớn, kích thước stator và chiều cao ngăn xếp là lớn,

(2)Ưu điểm

1Bằng cách di chuyển lên và xuống vòi và xoay lõi stator, nó có thể được cuộn trong bất kỳ đường ray.

Do đó, bằng cách thay đổi quy trình cuộn máy tính,

Các vòng cuộn có thể được điều chỉnh cho các stator với chiều cao ngăn lõi khác nhau và số khe khác nhau.

2Bất kỳ hoạt động bất thường và tình trạng lỗi được yêu cầu để hoạt động và duy trì trong con người-máy
chế độ đối thoại.
3Số lượng chân khâu có thể được đặt tùy ý theo sợi, và vị trí 360 độ được chỉ định

có thể được dừng lại, làm cho việc xào đơn giản, thuận tiện và rút ngắn thời gian sản xuất tổng thể

4Khi cuộn, số lượng cuộn trong mỗi lớp có thể được thay đổi linh hoạt để đạt được
chế độ sắp xếp cuộn của các loại stator khác nhau.

5. Lập trình sản phẩm là đơn giản và thuận tiện, với phần mềm chuyên dụng độc đáo,
lưu trữ tải lên và tải xuống không giới hạn. dễ dàng để làm chủ với đào tạo đơn giản.
6. Vì hành động in-line slotting được thực hiện bởi hệ thống điều khiển hiệu suất cao và
động cơ Yaskawa servo, sự ổn định vị trí của dây sơn sơn trực tuyến
được đảm bảo và thời gian được rút ngắn.
7Mỗi đơn vị đã được tiêu chuẩn hóa, dễ dàng thay thế và dễ dàng tháo rời.

8. Tất cả các công cụ rất dễ dàng để được thay đổi trong vòng 1 phút mong đợi

(3)Parameter

Tên sản phẩm:
Đồ họa:	F0.10mm ≈ F1.0mm
Tốc độ cuộn:	50-600 vòng/phút
Phương pháp cuộn:	Vòng kim
Chiều dài của bộ đắp stator:	10mm100mm (0,39' ~ 3,94' ")
Định số máy:	Φ36mm Φ60mm
Stator OD:	Φ10mm Φ120mm (0,39' ~ 4,72'')
Điểm số:	2,4,6,8,12, 24, 36
Áp suất không khí:	0.5MPa ∙0.7 MPa
Điện áp:	380V / 50HZ, ba pha bốn dây
Sức mạnh:	7KW
Kích thước:	1000 ((W) × 800 ((D) × 1,600 ((H) mm
Trọng lượng:	khoảng 1200kg
