Máy cuộn cuộn dây cáp cáp cáp cho máy hút bụi Máy máy công cụ điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Loại cổ góp phần ứng: | Không có cổ góp móc, cổ góp loại Riser có rãnh | Sản xuất phần ứng: | Phần ứng dụng cụ điện búa máy hút bụi |
|---|---|---|---|
| Tờ rơi cuộn dây: | Máy cuộn vòng tròn đôi đôi | Máx dây xử lý: | 1.35mm (khoảng AWG16) |
| Đồ đệm rotor cáp: | Đồi thẳng hoặc nghiêng với cách định vị ban đầu khác nhau | Phương pháp hoạt động: | Bước, Tự động, JOG |
| Làm nổi bật: | máy cuộn dây stato,máy cuộn dây tự động |
||

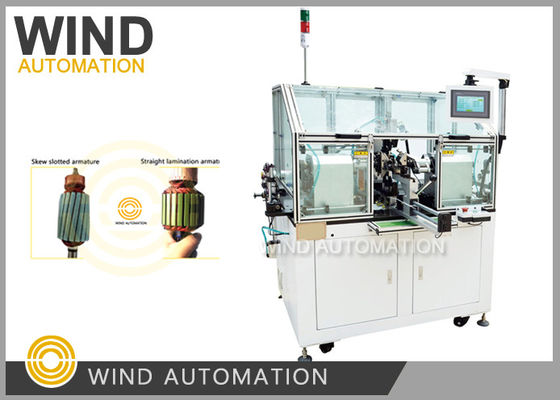

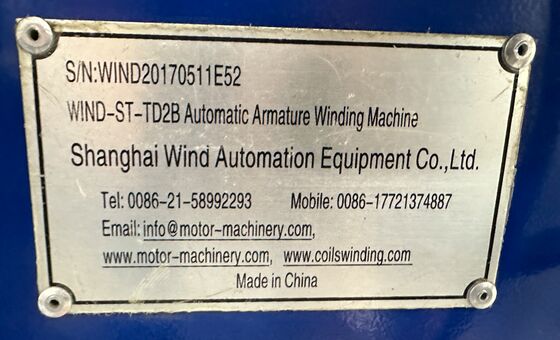

Máy quấn rôto không móc cho máy hút bụi, búa, động cơ dụng cụ điện WIND-ST-TD2B
Ứng dụng:
Máy quấn rôto cho rôto kiểu rãnh, máy hút bụi, búa, dụng cụ điện
Ưu điểm:
1. Máy quấn rôto WIND-ST-TD2B là máy chuyên dụng để quấn loại rôto rãnh
rôto không móc, có khả năng thích ứng tốt với loại cổ góp có rãnh
2. Không cần phải làm việc với máy cắt rãnh chuyên dụng
3. So với rôto kiểu móc, rôto kiểu rãnh tiết kiệm dây đồng và giảm chi phí,
nhưng việc quấn rôto kiểu rãnh có thể là một thách thức
vì máy quấn rôto cổ góp kiểu rãnh khác với máy quấn rôto kiểu móc
WIND-ST-TD2B là máy quấn tốt nhất cho loại cổ góp rãnh ở Trung Quốc trong số các nhà sản xuất máy móc
4. Đảm bảo tỷ lệ sản phẩm đạt trên 98% khi chất lượng cổ góp rãnh tốt
Quy trình vận hành máy quấn:
Người vận hành chỉ cần nạp và dỡ rôto, các thao tác khác như móc, quấn, lập chỉ mục và
cắt đều là quy trình tự động
Quấn và hàn là hai quy trình quan trọng nhất trong việc chế tạo động cơ, máy quấn WIND-ST-TD2B
chủ yếu dùng để quấn tự động kiểu lap cho rôto cổ góp kiểu rãnh như sau:
1. Rôto xếp thẳng và
2. Rôto xếp nghiêng
|
Quấn lap với
dây đôi
phạm vi thước đo
|
Thông thường 0.20~1.2mm, Máy tối đa xử lý 1.35mm (khoảng AWG16)
|
|
Rôto
loại cổ góp
|
Kiểu rãnh kiểu riser không kiểu móc
|
|
Tự động hoặc
bán tự động |
Bạn chỉ cần nạp và dỡ rôto, các thao tác khác như móc,
quấn, lập chỉ mục và cắt được máy quấn tự động
Kích thước dây và kích thước rãnh dây (Chiều dài, chiều rộng và chiều sâu), rãnh dây phải có
đủ không gian cho dây ở bên trong. Kích thước dây 17AWG (1.15 mm), Rãnh: lưỡi
rộng 1.143, dài=7.14 mm, sâu= 5.95 mm
và chúng tôi nghĩ rằng nếu độ sâu lớn hơn, dây có thể có thêm không gian để ở bên trong
rãnh, trong khi độ sâu càng lớn, chiều dài cũng càng lớn,
4.2 Bạn có thể vui lòng kiểm tra xem cổ góp có được ép nhất quán mỗi lần không
tại cùng một vị trí theo xếp chồng rôto? Các dấu vết chứng kiến của chốt đẩy trên
cổ góp có nhất quán.
Vì vị trí cổ góp và xếp chồng rôto rất quan trọng để lập chỉ mục
nhất quán. Máy quấn hoàn toàn tự động với Nhật Bản là người tiên phong, nhu cầu ngày càng tăng
đối với các sản phẩm chất lượng cao và chi phí lao động thấp, người vận hành chỉ cần đảm bảo
đủ nguyên liệu thô và thay thế chúng kịp thời mà không cần phôi hoặc dây đồng,
để đảm bảo sản xuất liên tục. Số lượng trục thường cao,
để đạt được hiệu quả sản xuất cao. Một máy có đủ tự động hóa có thể
đáp ứng các yêu cầu của một nhân viên xử lý hai hoặc ba máy quấn cùng một lúc.
|
Vui lòng nhấp vào hình ảnh bên dưới để xem video
