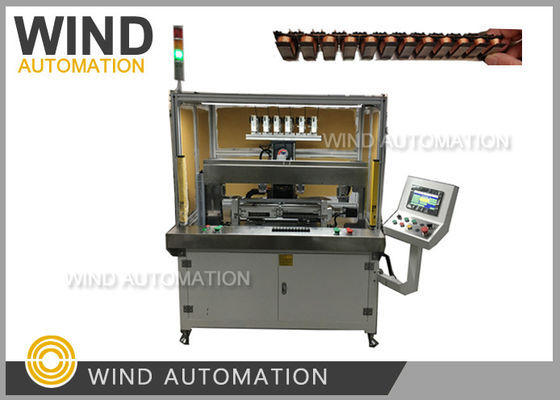

Dòng cuộn dây tuyến tính 600RPM Lamination thẳng cho BLDC PMSM và động cơ EV

Máy quấn động cơ BLDC 3 pha cán thẳng, dây được uốn vào đầu cuối WIND-ZR158-2







Ứng dụng của Máy quấn:



Máy quấn cán thẳng stato BLDC là một xu hướng cho các nhà sản xuất động cơ muốn



sản xuất động cơ điện hiệu suất cao, kích thước rãnh nhỏ, tỷ lệ lấp đầy rãnh cao







Dữ liệu kỹ thuật của Máy quấn:



Đường kính dây: 0.1mm đến 0.8mm (AWG38 đến AWG20)



Tổng chiều dài stato: Tối đa 400mm



Chiều cao chồng stato: Tối đa 100mm



Số rãnh: Không giới hạn



Số vòng: Không giới hạn



Tốc độ quấn: 600RPM (Theo kích thước đường kính dây, chiều cao chồng)



Nguồn khí: 0.4~0.7MPa



Công suất máy: 8KW



3 pha AC 380V 50~60Hz



Trọng lượng: khoảng 900KGS



Kích thước: 1100(R)*800(S)*2000(C)mm







Máy quấn WIND-ZR158 Ưu điểm cạnh tranh:



1. Thiết kế Nhật Bản, Sản xuất tại Trung Quốc



2. Hai trạm làm việc có thể quấn stato răng 9 cực, 68 vòng, 24SWG trong 1.5 phút (1.5 phút/2 chiếc)



3. Mỗi cuộn dây quấn phân đoạn được dịch chuyển gọn gàng và ngăn nắp, Quấn hoàn hảo không chỉ có vẻ ngoài gọn gàng và ngăn nắp



    mà còn có chất lượng tốt với điện trở nhỏ



4. Hai hoặc ba trạm có thiết bị nạp tự động



5. Thời gian chu kỳ quấn 1 chiếc Stato (yêu cầu quấn như bên dưới)



    1.5 phút/2 chiếc (2 trạm làm việc), 1.5 phút/3 chiếc (3 trạm làm việc). Đối với một stato emỗi cực



yêu cầu 68 vòng dây quấn. Quấn sẽ bắt đầu từ đầu cuối thứ 1 và dây sẽ được uốn vào các đầu cuối



và sau đó cực thứ 1 sẽ được quấn 68 vòng dây sau đó dây sẽ đi từ mặt sau của bộ phận đến cực thứ 4,



ở đây lại 68 vòng theo chiều kim đồng hồ và dây sẽ di chuyển từ mặt sau đến cực thứ 7 và lại quấn 68 vòng dây



quấn và sau đó uốn đầu cuối nhỏ.







Tính năng của Máy quấn chồng cán thẳng:



1. Thông qua chuyển động lên xuống của kim quấn và sự quay của lõi sắt chồng cán,



     bất kỳ đường đi nào cũng có thể được quấn. Do đó, bằng cách thay đổi chương trình quấn sản phẩm, các cuộn dây tương ứng



    với độ dày chồng lõi khác nhau và số vòng khác nhau của các cực lõi có thể được thiết lập dễ dàng



2.  Tương tác người-máy có thể đảm bảo chế độ vận hành và bảo trì dễ dàng hơn



3.  Số vòng dây xoắn không được uốn vào đầu cuối có thể được thiết lập tùy ý và dừng ở bất kỳ vị trí nào 360°,



     Kết quả là, Nó đơn giản và thuận tiện để đặt dây cầu và rút ngắn tổng thời gian chu kỳ.



     Cải thiện hiệu quả sản xuất



4. Trong khi quấn, số lượng cuộn dây trong mỗi lớp có thể được thay đổi linh hoạt để nhận ra các loại sản phẩm khác nhau



    loại lớp.



5. Vì thao tác rãnh dây đồng được thực hiện với hệ thống điều khiển Yaskawa hiệu suất cao



     và động cơ servo Yaskawa, độ ổn định của vị trí của dây tráng men trong rãnh có thể được đảm bảo



     và do đó rút ngắn thời gian quấn.



6. Có thể chọn các phương pháp nạp bằng tay hoặc bằng tay robot tự động.



    Tải và dỡ hàng tự động có thể nhận ra việc sản xuất tự động hoàn toàn các dây chuyền sản xuất,



    tiết kiệm chi phí lao động cho khách hàng là nhà sản xuất động cơ trong sản xuất hàng loạt.



7. Tất cả các bộ phận của thiết bị quấn đã được tiêu chuẩn hóa hoàn toàn và các dụng cụ dễ thay thế



    Việc bảo trì máy quấn tổng thể đơn giản và thuận tiện hơn.







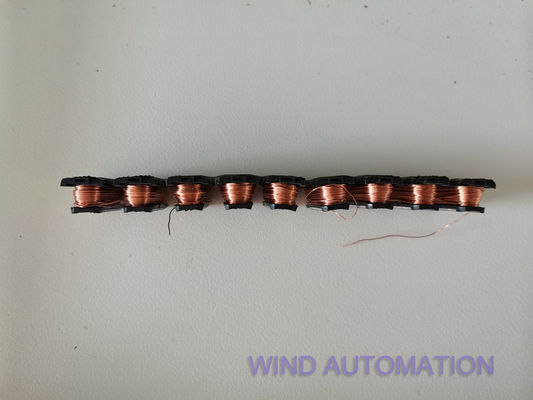

Ví dụ Có 9 cực/răng.



Loạt quấn:



Cực thứ 1-cực thứ 4-cực thứ 7



Cực thứ 2-cực thứ 5-cực thứ 8



Cực thứ 3-cực thứ 6-cực thứ 9



Dây : 24SWG DUAL COAT







Cấu hình chính của Máy quấn:



Hệ thống điều khiển	Nhật Bản Yaskawa
Hệ thống servo	Nhật Bản Yaskawa
Các thành phần điện áp thấp	Schneider
Màn hình cảm ứng	Weinview
Cảm biến/Công tắc giới hạn	Omron
Hướng dẫn vít	Hiwin
Bộ phận khí nén	Airtac
Vòng bi	NSK
Đai đồng bộ (Đai định thời)	Continental







Trong Máy quấn BLDC, có hai tùy chọn, một là thanh vít, một là đai. Việc sử dụng của hai



thiết bị là khác nhau: Ứng dụng của vít là chuyển đổi chuyển động quay thông qua đai ốc thành



chuyển động tuyến tính. Ứng dụng của truyền động đai là truyền chuyển động quay, thay đổi hướng quay,



và thay đổi tỷ lệ tốc độ. Truyền động vít, thép tốt, có thể truyền mô-men xoắn lớn, vị trí chính xác, dễ dàng



tạo ra rung động va đập khi chuyển mạch thường xuyên. Truyền động đai, truyền động êm ái, loại bỏ



rung động, dễ dàng loại bỏ dưới tải nặng. Một, vít bi Vít bi là một sản phẩm lý tưởng



chuyển đổi chuyển động quay thành chuyển động tuyến tính hoặc chuyển đổi chuyển động tuyến tính thành chuyển động quay. Vít bi bao gồm



vít, đai ốc và bi. Chức năng của nó là chuyển đổi chuyển động quay thành chuyển động tuyến tính, đó là sự tiếp tục



mở rộng và phát triển của vít bi. Ý nghĩa của sự phát triển này là thay đổi ổ trục



từ chuyển động lăn sang chuyển động trượt. Do lực cản ma sát nhỏ, vít bi được sử dụng rộng rãi trong



các thiết bị công nghiệp khác nhau và các dụng cụ chính xác.





Vít bi là phần tử truyền động được sử dụng phổ biến nhất trong các công cụ điện và máy móc chính xác. Nó



chức năng chính là chuyển đổi chuyển động quay thành chuyển động tuyến tính hoặc chuyển đổi mô-men xoắn thành lực đảo ngược trục



lực, đồng thời với độ chính xác cao, khả năng đảo chiều và hiệu quả cao.



Tính năng của vít bi:





1. Không có khe hở, độ cứng cao



Vít bi có thể được thêm vào áp suất, vì áp suất trước có thể làm cho khe hở trục thành một



giá trị âm, và sau đó có được độ cứng cao hơn (vít bi thông qua bi để tạo áp lực, trong thực tế



sử dụng cho các thiết bị cơ khí, v.v., do bi Lực đẩy có thể làm tăng độ cứng của dây



phần).





2. Có thể cấp liệu tốc độ cao



Vít bi có thể đạt được tốc độ cấp liệu (chuyển động) cao do hiệu quả chuyển động cao và nhiệt thấp



tạo ra.





3. Đảm bảo độ chính xác cao

Cặp vít bi được sản xuất nhất quán với trình độ cao nhất thế giới về máy móc và thiết bị



sản xuất tại Nhật Bản. Đặc biệt, nhiệt độ và độ ẩm được kiểm soát chặt chẽ trong nhà máy



môi trường để mài, lắp ráp và kiểm tra các quy trình khác nhau, do chất lượng hoàn hảo



quản lý. Hệ thống đảm bảo độ chính xác đầy đủ.





4. So với vít trượt, mô-men xoắn truyền động là 1/3



Vì có nhiều bi lăn giữa trục vít của cặp vít bi và đai ốc, thì càng cao



hiệu quả chuyển động có thể đạt được. So với cặp vít trượt trước đó, việc lái xe



mô-men xoắn đạt 1/3 hoặc ít hơn, tức là, công suất cần thiết để đạt được kết quả chuyển động tương tự là 1/3 so với



của cặp vít lăn. Nó hữu ích để tiết kiệm điện.





5. Có thể cấp liệu vi mô

Vì cặp vít bi sử dụng chuyển động bi, mô-men xoắn khởi động rất nhỏ và không có hiện tượng bò



hiện tượng như chuyển động trượt xảy ra và có thể đảm bảo cấp liệu vi mô chính xác.



Thứ hai,  đai định thời là một đai vô tận với dây thép hoặc sợi thủy tinh làm lớp chắc chắn và



được phủ bằng polyurethane (đai định thời polyurethane) hoặc cao su neoprene (đai định thời cao su). Bên trong



chu vi của đai được tạo thành hình răng và khớp với ròng rọc đai răng. Khi



đai định thời được dẫn động, tỷ lệ truyền động là chính xác, lực trên trục là nhỏ, cấu trúc là



nhỏ gọn, khả năng chống dầu, khả năng chống mài mòn là tốt, hiệu suất chống lão hóa là tốt, nói chung



nhiệt độ sử dụng là -20°C-80°C, v<50m>



đồng bộ hóa. Truyền động đai định thời bao gồm một đai hình khuyên với một cấu hình răng có khoảng cách đều nhau



trên bề mặt chu vi bên trong và một bánh xe với sự kết hợp tương ứng. Nó kết hợp



ưu điểm của truyền động đai, truyền động xích và truyền động bánh răng. Khi quay, năng lượng được truyền bằng cách ăn khớp



răng với các rãnh răng của bánh xe. Truyền động đai đồng bộ có tỷ lệ truyền động chính xác,



không trượt, có thể có được tỷ lệ tốc độ không đổi, truyền động êm ái, hấp thụ rung động, tiếng ồn thấp,



phạm vi tỷ lệ truyền động, thường lên đến 1:10. Tốc độ đường cho phép lên đến 50M/S, cung cấp năng lượng từ



vài watt đến hàng trăm kilowatt. Hiệu quả truyền động cao, thường lên đến 98%, cấu trúc nhỏ gọn,



thích hợp cho truyền động đa trục, không cần bôi trơn, không gây ô nhiễm, vì vậy nó có thể hoạt động ở những nơi không



được phép có ô nhiễm và môi trường làm việc khắc nghiệt. Sản phẩm này được sử dụng rộng rãi trong dệt may, máy móc



công cụ, thuốc lá, cáp thông tin liên lạc, công nghiệp nhẹ, công nghiệp hóa chất, luyện kim, thiết bị đo đạc



thiết bị, thực phẩm, khai thác mỏ, dầu khí, ô tô và các ngành công nghiệp khác trong các loại cơ khí khác nhau



truyền tải.



Đặc điểm của đai đồng bộ:

(1) Truyền động chính xác, không trượt trong quá trình vận hành và tỷ lệ truyền động không đổi;

(2) Truyền động êm ái, có bộ đệm, giảm rung, tiếng ồn thấp;

(3) Hiệu quả truyền động cao, lên đến 0.98, hiệu quả tiết kiệm năng lượng đáng kể;

(4) Dễ bảo trì, không cần bôi trơn, chi phí bảo trì thấp;

(5) Phạm vi tỷ lệ tốc độ lớn, thường lên đến 10, tốc độ đường có thể đạt 50m/s, với công suất lớn



    phạm vi truyền, lên đến vài watt đến vài trăm kilowatt;

(6) Nó có thể được sử dụng để truyền khoảng cách xa với khoảng cách trung tâm lên đến 10m.

Thứ ba, các điểm khác biệt

1. Ứng dụng của vít là chuyển đổi chuyển động quay thành chuyển động tuyến tính thông qua đai ốc. Các



ứng dụng của truyền động đai đồng bộ là truyền chuyển động quay, thay đổi hướng quay,



và thay đổi tỷ lệ tốc độ. Thanh truyền động, với thép tốt, có thể truyền mô-men xoắn lớn, vị trí chính xác,



và dễ dàng tạo ra rung động va đập khi chuyển mạch thường xuyên. Do không có khe hở giữa



vít bi và đai ốc, độ chính xác của chuyển động tuyến tính là cao, đặc biệt là trong quá trình chuyển mạch thường xuyên mà không cần



bù khe hở. Ma sát giữa vít bi và đai ốc rất nhỏ và rất dễ dàng



để xoay. Truyền động đai, truyền động êm ái, loại bỏ rung động, dễ dàng loại bỏ dưới tải nặng.



2. Do không có khe hở giữa vít bi và vít cái, độ chính xác cao khi chuyển động tuyến tính, đặc biệt là khi chuyển mạch thường xuyên không cần bù khe hở. Ma sát

giữa vít bi và đai ốc rất nhỏ và rất dễ xoay. Nguyên tắc của dây vít bi là chuyển đổi chuyển động quay thành chuyển động tuyến tính và chuyển đổi mô-men xoắn thành lực đảo ngược trục. Nó



có các đặc điểm như độ chính xác cao, khả năng đảo chiều và hiệu quả cao, đây là một bước nhảy vọt cho chuỗi chuyển động tuyến tính.



3, truyền động đai có cấu trúc đơn giản, truyền động êm ái, chi phí thấp và các đặc tính hấp thụ rung động bộ đệm; vít bi và động cơ phải được kết nối với giữa khớp nối để đạt được kết nối linh hoạt. Đai định thời có thể được kết nối trực tiếp với trục đầu ra của động cơ bằng bánh đồng bộ.
