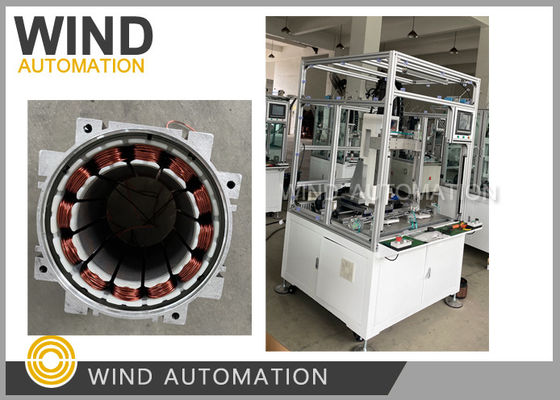

12 khe cắm Máy cuộn kim BLDC Motor Stator 1.13mm AWG17 Sợi đồng

12 khe cắm động cơ BLDC Stator 1.13mm AWG17 Máy cuộn dây kim đồngGIÓ-2-TDM

(1)Ứng dụng

Stator BLDC quấn kim của Máy may, Máy nén điều hòa, Tủ lạnh

máy nén khí, máy bơm nước ứng dụng ô tô, động cơ bơm nhiên liệu 6 cực, 9 cực, 12 cực hoặc

18 cực

(2)Thuận lợi

(3)Tính năng

Máy quấn dây stato động cơ không chổi than WIND-2-TDMlà cuộn dây chính xác,

Việc thay đổi dụng cụ có thể được thực hiện trong 10 phút,

Máy được ứng dụng rộng rãi cho stato bên trong, stato xe máy bên ngoài

(4)tham số

Đường kính dây: 0,08 ~ 1,59mm (AWG17 ~ AWG39)

tham số

Đường kính dây: 0,2mm đến 1,3mm

Stator OD: Tối đa. 150mm

Chiều cao ngăn xếp: Tối đa. 90mm

Động cơ cuộn dây: Động cơ servo XINJE 5000W 1 cái

Động cơ mảng: Động cơ servo XINJE 2300W 2 chiếc

Động cơ lập chỉ mục; Động cơ servo XINJE 750W 2 chiếc

Hành trình: Trục X Max. 180mm,

Trục Y tối đa. 120mm,

Trục Z Max.200mm

Thiết bị cắt: Khí nén

Áp suất không khí: 0,4 ~ 0,6MPa

Nguồn: AC380V 50/60Hz

Trọng lượng: khoảng 750kgs

Kích thước tham khảo: 1620(L)x910(W)x1800(H)mm

Dưới đây là ví dụ về stato dây quấn
