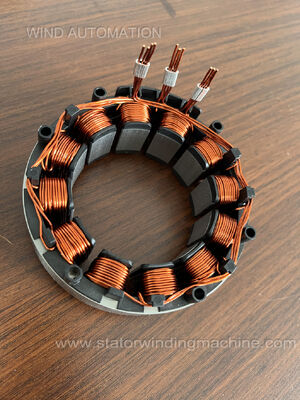

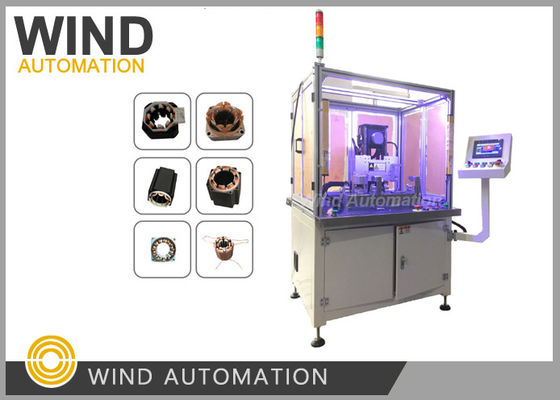

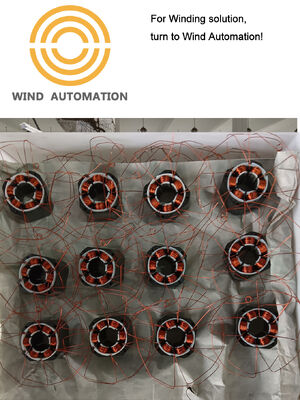

Máy cuộn kim BLDC Motor Stator 60RPM dây song song đến 600RPM sợi mỏng


Vòng vòng kim này có thể cuộn cả stator inslot và stator outrunner,

với bốn trụcĐộng cơ Yaskawa Servo,Winder là linh hoạt trong chuyển động,

các hành độngĐặt, vượt, bọc, và nhọn, cắt được thực hiện tự động


Tốc độ cuộn kim có liên quan đến kích thước dây, kích thước stator và chiều cao ngăn xếp,

Max. 500RPM khi dây là 0,1mm, stator là nhỏ và chiều cao ngăn xếp là nhỏ,

Min 60RPM khi dây là lớn, kích thước stator và chiều cao ngăn xếp là lớn,



Máy cuộnƯu điểm

1Bằng cách di chuyển lên và xuống vòi và xoay lõi stator, nó có thể được cuộn trong bất kỳ đường ray.

Do đó, bằng cách thay đổi quy trình cuộn máy tính,

Các vòng cuộn có thể được điều chỉnh cho các stator với chiều cao ngăn lõi khác nhau và số khe khác nhau.

2Bất kỳ hoạt động bất thường và tình trạng lỗi được yêu cầu để hoạt động và duy trì trong con người-máy
chế độ đối thoại.
3Số lượng chân khâu có thể được đặt tùy ý theo sợi, và vị trí 360 độ được chỉ định

có thể được dừng lại, làm cho việc xào đơn giản, thuận tiện và rút ngắn thời gian sản xuất tổng thể

4Khi cuộn, số lượng cuộn trong mỗi lớp có thể được thay đổi linh hoạt để đạt được
chế độ sắp xếp cuộn của các loại stator khác nhau.

5. Lập trình sản phẩm là đơn giản và thuận tiện, với phần mềm chuyên dụng độc đáo,
lưu trữ tải lên và tải xuống không giới hạn. dễ dàng để làm chủ với đào tạo đơn giản.
6. Vì hành động in-line slotting được thực hiện bởi hệ thống điều khiển hiệu suất cao và
động cơ Yaskawa servo, sự ổn định vị trí của sợi sợi sợi sơn
được đảm bảo và thời gian được rút ngắn.
7Mỗi đơn vị đã được tiêu chuẩn hóa, dễ dàng thay thế và dễ dàng tháo rời.

8. Tất cả các công cụ rất dễ dàng để được thay đổi trong vòng 1 phút mong đợi



Vui lòng nhấp vào video bên dưới để xem máy hoạt động

Khi chọn mộtMáy cuộn kim, điều quan trọng nhất thường là:

Liệu nó có thể sản xuất ổn định, không bị hư hỏng, lượn đầy khe cắm cao nhất quán.

Bởi vì cuộn kim được sử dụng chủ yếu cho:

• Đường dẫn BLDC
• Động cơ điện
• Động cơ không người lái
• Động cơ phụ trợ
• Động cơ thiết bị

khi chất lượng cuộn trực tiếp ảnh hưởng đến:

• hiệu quả
• mô-men xoắn
• Sản xuất nhiệt
• độ tin cậy

Các yếu tố chính là:

1. Độ chính xác cuộn (còn quan trọng nhất)

Vòng kim đòi hỏi vị trí dây cực kỳ chính xác.

Điểm quan trọng:

• độ chính xác của số lần quay
• tính nhất quán lớp
• chuyển động kim lặp đi lặp lại
• chỉ mục chính xác giữa răng

Nguyên nhân chính xác kém:

• EMF không đồng đều ở lưng
• sự mất cân bằng
• rung động
• hiệu quả thấp hơn

Tìm kiếm:

• trục điều khiển bằng điện
• khả năng lặp lại cao
• Kiểm soát can thiệp chính xác

2. Bảo vệ dây

Rất quan trọng.

Trong quá trình cuộn kim, dây sẽ trải qua:

• cong
• căng thẳng
• ma sát
• tăng tốc

Nếu máy làm hỏng men:

• mạch ngắn xảy ra
• độ tin cậy cách điện giảm

Đặc điểm quan trọng:

• bề mặt kim mịn
• Giới dẫn gốm
• đường ống kim tối ưu hóa
• Kiểm soát căng thẳng ổn định

Đặc biệt quan trọng đối với:

• Sợi mịn
• Vòng xoắn tốc độ cao
• Các bộ lập trình dày đặc bằng kẹp tóc

3. Khả năng lấp đầy khe

Một lợi thế lớn của cách cuộn kim là:

Tỷ lệ lấp đầy khe cắm cao

Việc lấp đầy khe tốt hơn có nghĩa là:

• nhiều đồng hơn
• mật độ mô-men xoắn cao hơn
• mất đồng thấp hơn

Việc lựa chọn máy nên xem xét:

• lỗ hổng nhỏ nhất
• hình học răng
• tỷ lệ lấp đồng có thể đạt được

Một số động cơ trở nên không thể xoắn nếu:

• kích thước kim quá lớn

4Thiết kế kim

Chính kim là vô cùng quan trọng.

Kích thước kim ảnh hưởng đến:

• kích thước khe cắm có thể truy cập
• tốc độ cuộn
• Áp lực dây

Các thông số chính:

• đường kính bên ngoài của kim
• đường kính bên trong
• độ cong
• độ cứng vật liệu

kim nhỏ:

• tiếp cận tốt hơn
• năng suất thấp hơn

kim lớn:

• lăn nhanh hơn
• khả năng tiếp cận kém hơn

5Số lượng trục

Các máy cuộn kim hiện đại thường sử dụng:

• 3 trục
• 5 trục
• 6 trục
• Hệ thống đa năng lực

Nhiều trục cho phép:

• đường cong phức tạp
• hình học stator khó khăn
• linh hoạt hơn

Đặc biệt quan trọng đối với:

• Động cơ BLDC cuộn tập trung

6. Kiểm soát căng thẳng

Rất quan trọng.

Căng thẳng xấu gây ra:

• Vòng tròn lỏng
• Lớp nối dây
• kháng không nhất quán
• tổn thương men

Sử dụng hệ thống tốt nhất:

• Máy căng điện tử
• phản hồi căng thẳng vòng kín

7. Tốc độ sản xuất

Quan trọng đối với sản xuất hàng loạt.

Tốc độ cuộn kim phụ thuộc vào:

• tăng tốc kim
• tốc độ lập chỉ mục
• hệ thống cấp điện
• thuật toán điều khiển

Nhưng:

tốc độ quá cao có thể làm giảm chất lượng.

Các nhà sản xuất tốt tối ưu hóa:

• quỹ đạo chuyển động
• đường cong gia tốc
• ức chế rung động

8. Khả năng tương thích với Stator

Máy phải phù hợp với:

• số khe
• OD/ID của stator
• chiều dài ngăn xếp
• mở khe
• hình dạng răng

Đặc biệt quan trọng đối với:

• các stator phân đoạn
• Vòng tròn stator bên trong
• Động cơ vượt trội

9Khả năng tự động hóa

Các hệ thống hiện đại có thể bao gồm:

• tải tự động
• cắt dây
• xử lý thiết bị đầu cuối
• hàn
• kiểm tra thị lực
• chuyển đổi tham số tự động

Quan trọng đối với:

• giảm lao động
• sự nhất quán

10Khả năng thổi động cơ khó

Rất quan trọng trong các động cơ tiên tiến.

Ví dụ:

• Động cơ không người lái
• Động cơ robot hình người
• Động cơ lưu lượng trục
• Thay thế kim tóc
• người vượt qua cột cao

• Một số máy không thể xử lý:

• khe hẹp
• khe cổng sâu
• số lượng răng cao

• ---

  11. Sự ổn định chuyển động

  Ở tốc độ cao:

• rung động trở nên quan trọng

• Máy cứng kém gây ra:

• nhảy dây
• Lớp không nhất quán
• va chạm kim

• Một khung máy cứng rất quan trọng.

  ---

  12. Phần mềm & lập trình

  Máy cuộn hiện đại phụ thuộc rất nhiều vào phần mềm.

  Phần mềm tốt cho phép:

• tối ưu hóa quỹ đạo
• Lưu trữ công thức
• mô phỏng
• thay đổi nhanh chóng

• Phần mềm xấu gây ra:

• gỡ lỗi khó
• thời gian thiết lập dài

• ---

  13. Bảo trì và độ tin cậy

  Quan trọng đối với thời gian hoạt động của nhà máy.

  Kiểm tra:

• thương hiệu servo
• Hệ thống PLC
• phụ tùng thay thế
• truy cập bảo trì
• thiết kế bôi trơn

• ---

  14. Kết hợp quy trình

  Vòng kim thường liên quan đến:

• Chèn cách điện
• phân phối epoxy
• thử nghiệm
• Chèn nam châm
• cân bằng

• Các dây chuyền sản xuất tích hợp cải thiện tính nhất quán.

  ---

  15Quan trọng nhất cho các ngành công nghiệp khác nhau

  Ngành công nghiệp	Điều quan trọng nhất
  Động cơ drone	tốc độ + thiệt hại dây thấp
  Động cơ EV	Lấp đầy khe + tự động hóa
  Robot giống người	độ chính xác + mật độ mô-men xoắn
  Động cơ của thiết bị	chi phí + ổn định
  Động cơ y tế	nhất quán + sạch sẽ
