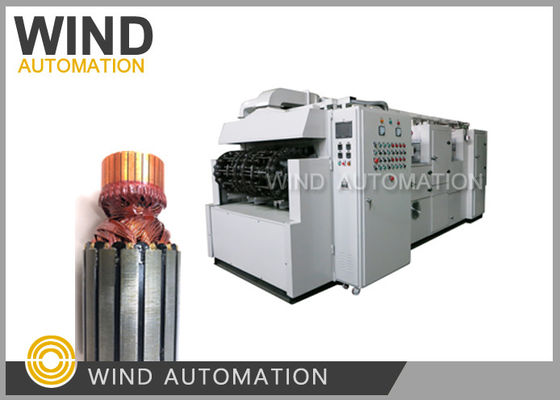

Một hệ thống sơn trượt trượt để phủ rotors và các cuộn dây khác nhau

Một hệ thống sơn trượt trượt để phủ rotors và các cuộn dây khác nhauWind-ZDG

• Thông số kỹ thuật

• Các chuỗi chính áp dụng chuỗi thẳng đặc biệt: các chuỗi pitch = 76,2mm
• Phân phối trạm làm việc: 120 trạm làm việc tổng cộng, 15 trạm tải và thả, 25 trạm làm nóng trước, 4 trạm làm mát không khí, 2 trạm nhỏ giọt sơn,4pcs trạm cân bằng, 15pcs trạm gel nhiệt độ thấp, 39pcs trạm làm cứng, 15pcs trạm làm mát.
• Thiết bị sử dụng chuck khoan Ø16, áp dụng cho hai loại armature.
• Bước 1 trạm một lần. Thời gian nhỏ giọt sơn và thời gian chu kỳ có thể được thiết lập và hiển thị.
• Phần làm việc bắt đầu quay trước khi biến mất nhỏ giọt, và tốc độ được điều chỉnh bởi biến tần.
• Phần nhỏ giọt sơn được sử dụng một máy bơm xung chính xác, được trang bị 4 bộ máy bơm (hai máy bơm ở cả hai bên trái và phải).
• Nhiệt độ làm việc của đường hầm khắc nghiệt có thể điều chỉnh (≤ 150 °C).
• Thiết bị sưởi điện được trang bị quạt xáo trộn không khí nóng. ống sưởi có vây và có thời gian dài (thường từ 5 đến 8 năm).an toàn và đáng tin cậy.
• Điều khiển nhiệt độ sử dụng các dụng cụ kiểm soát nhiệt độ thông minh với chức năng báo động nhiệt độ cao và có thể kiểm soát độc lập mỗi vùng sưởi ấm.
• Thiết bị được trang bị một quạt ống xả ly tâm, thực hiện xử lý khí thải và khí thải trên khu vực nhỏ giọt sơn và khu vực tải và thả.
• Máy được điều khiển bởi PLC, và nó có thể tự động hoàn thành tất cả các quy trình ngoại trừ tải và dỡ.
• Nguồn cung cấp điện: hệ thống bốn dây ba pha, AC380V / 50Hz; tổng công suất khoảng 38Kw.

• Mcấu hình

• Sản lượngước tính

Giả sử rằng thời gian chu kỳ là 90s trong một bước, thời gian làm nóng mảnh ≈ 38min, gel ≈ 23min, và thời gian khắc phục ≈ 60min; Nếu bạn làm việc 10 giờ một ngày, máy có thể chạy 3.3 vòng tròn,nhưng không có đầu ra trong vòng tròn đầu tiên, vậy

công suất hàng ngày = (3.3-1) vòng tròn × 120 trạm × 2 mặt = 550 miếng

Nếu thời gian chu kỳ và giờ làm việc được thay đổi, sản lượng sẽ thay đổi tương ứng.
