Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điều kiện: | mới | Máy điều khiển: | 4 trục CNC |
---|---|---|---|
trạm làm việc: | Trạm đơn | Thước đo dây: | Dưới 0,8mm AWG24 |
Loại tự động: | hoàn toàn tự động | Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng |
Sau bán hàngTốc độ cuộn dây: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài | ||
Điểm nổi bật: | Máy cuộn kim,Máy cuộn bldc |

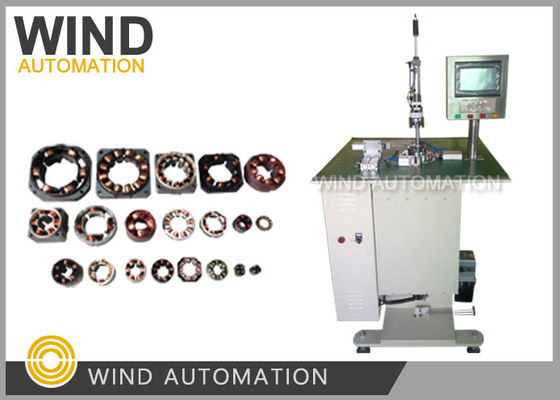

CNC 4 trục Cam Indexing thin wire dưới 0,5mm Stator Needle Winding MachineWIND-3-Needle
(1)Ứng dụng
Động cơ nắp, động cơ cuộn tóc, động cơ servo, động cơ không chải, động cơ bước, động cơ quạt,
Động cơ quạt không lưỡi dao, động cơ ghế massage, động cơ công cụ điện và các loại động cơ DC không chải khác.
(2)Ưu điểm cạnh tranh
Máy này có thể xoay 3 khe cùng một lúc.
(6 khe trong 2 lần, 9 khe hoàn thành trong 3 lần)
(3)Parameter
Chiều kính dây | 0.1mm đến 0,8mm (AWG20 đến AWG38) |
Trạm làm việc | Trạm duy nhất |
Định dạng bộ định vị | 12mm đến 80mm |
Stator OD | 20mm đến 100mm |
Chiều cao của bộ đệm stator | 3mm đến 70mm |
Các khe | 2 đến 24 khe |
Tốc độ | 0 đến 500RPM |
Nguồn cung cấp điện | 220V,50Hz |
Cấu trúc | 800mm * 800mm * 1500mm |
Trọng lượng | khoảng 330KGS |
(4)Cấu hình
Bộ điều khiển: CNC 4 trục
Đàn vít hướng dẫn: TBI
Màn hình cảm ứng: Weinview 7'
Động cơ chính (vòng xoắn): Động cơ Mige Servo 1.2KW
Động cơ sắp xếp: Shenli Reducer
Động cơ lập chỉ số: Kangrun 34HY9401-32B động cơ bước (động cơ cam)
Cảm biến: Panasonic
Nguồn cung cấp năng lượng chuyển đổi: Mean Well
Lối xích: NSK
Dưới đây là các mẫu cần thiết cho việc sản xuất và đưa máy vào sử dụng:
1. Đồ đạc stator 5pcs mà không có cuộn dây
2. 1 bộ stator vết thương.
3. dây đồng 1 cuộn đủ để cuộn 15pcs stators
BLDC Ứng dụng điển hình
Động cơ BLDC có nhiều ứng dụng, chẳng hạn như ô tô, công cụ, điều khiển công nghiệp công nghiệp,
Nói chung, BLDC có thể được chia thành ba mục đích chính sau:
Ứng dụng tải liên tục, Ứng dụng tải biến, Ứng dụng định vị
1. Ứng dụng tải liên tục
Loại ứng dụng này chủ yếu được sử dụng trong những lĩnh vực đòi hỏi một tốc độ quay nhất định nhưng có thấp
các yêu cầu về độ chính xác của tốc độ quay, chẳng hạn như các ứng dụng như quạt, máy bơm,
Thông thường loại ứng dụng này tương đối chi phí thấp và chủ yếu là điều khiển vòng mở.
2Ứng dụng tải biến
Nhóm này chủ yếu đề cập đến các ứng dụng mà tốc độ động cơ cần thay đổi trong một số
Trong các ứng dụng như vậy có yêu cầu cao hơn về đặc điểm tốc độ cao và động lực
đặc điểm phản ứng của động cơ. Máy giặt, máy sấy và máy nén gia dụng
Trong ngành công nghiệp ô tô, điều khiển bơm dầu, điều khiển điện, điều khiển động cơ và
Các công cụ điện tử cũng là những ví dụ tốt.
máy ly tâm, máy bơm, cánh tay robot, kính quay, v.v.
được sử dụng để tạo ra vòng tròn bán mở và vòng tròn đóng để điều khiển. Điều này đòi hỏi các thuật toán điều khiển phức tạp,
tăng độ phức tạp của bộ điều khiển cũng làm tăng chi phí hệ thống.
3Ứng dụng định vị
Hầu hết các ứng dụng điều khiển và tự động hóa công nghiệp thuộc thể loại này.
giao hàng, chẳng hạn như bánh răng hoặc băng chuyền, thường được thực hiện, vì vậy hệ thống có yêu cầu đặc biệt về
phản ứng động và mô-men xoắn của tốc độ động cơ, và các ứng dụng này cũng có thể cần phải thay đổi
Động cơ có thể hoạt động ở tốc độ không đổi, gia tốc, giảm
và có thể thay đổi tải trọng trong các giai đoạn này, vì vậy điều này đặt ra yêu cầu cao hơn đối với
Thông thường loại điều khiển này sử dụng điều khiển vòng kín, ngay cả với mô-men xoắn, tốc độ và vị trí
vòng lặp. ba vòng lặp điều khiển. bộ mã hóa quang điện và một số thiết bị đồng bộ hóa có thể được sử dụng
Đôi khi các cảm biến này được sử dụng để đo vị trí tương đối và
Nhiều trong số các điều khiển quy trình, điều khiển cơ học, và
kiểm soát vận chuyển thuộc thể loại này.
Nói chung, động cơ không chải có tỷ lệ tốc độ / mô-men xoắn cao, đặc điểm động lực tốt, hiệu quả cao,
tuổi thọ lâu dài, tiếng ồn thấp, phạm vi tốc độ rộng và dễ dàng sản xuất so với các loại bàn chải thông thường
đặc tính tuyệt vời. Đặc biệt là công suất đầu ra mỗi đơn vị khối lượng
cho phép nó được sử dụng trong các ứng dụng nhạy cảm với kích thước và trọng lượng.
làm cho BLDC có một loạt các ứng dụng rất rộng trong lĩnh vực kiểm soát công nghiệp, ngành công nghiệp ô tô,
hàng không vũ trụ và như vậy!
