Cách xoắn của Stator: | Dù là Delta hay Star Winding | Chú mũi mũi.: | Một kim hoặc hai kim hoặc ba kim |
---|---|---|---|
Mảng: | Cho dù sắp xếp theo biểu đồ cuộn stator | loại tự động hóa: | hoàn toàn tự động |
Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng | Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Điểm nổi bật: | Máy cuộn kim,Động cơ cuộn dây Stator |

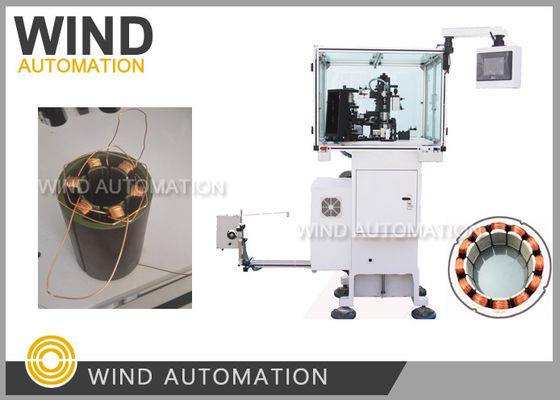

Máy cuộn kim BLDC Motor Stator với dây cuộn răng WIND-2-TSM
Ứng dụng:
Máy cuộn răng WIND-2-TSM sản xuấtMuti cột BLDC Stator dây chuyền vòng kimcho Stator
với 6 cột, 8 cột,9 cột, 10 cột,12 cột, 14 cột,18 cột (Được thiết kế riêng, Tùy chỉnh)
Tất cả các loại động cơ BLDC, động cơ bước, fan motor stator có thể được cuộn bởi WIND-2-TSM series với
một loại phương pháp cuộn khác nhau với sắp xếp, với vị trí dây cầu, dây đai chạm bao phủ stator
với cách xoay khác nhau.
Ưu điểm:
1Ứng dụng rộng cho tất cả các loại stator BLDC với kích thước nhỏ và lớn, nặng hoặc nhẹ,
Kích thước dây lớn hoặc nhỏ, sắp xếp hoặc không cần dịch chuyển dây, thắt dây hoặc không thắt dây
2. Phạm vi đường kính dây rộng từ0.08~1.2mm (AWG17~AWG39)
3Delta PLC, hệ thống Delta servo, sự can thiệp của con người và máy móc và kinh nghiệm phong phú trong 6,8,9,12 răng
có thể đảm bảo hiệu suất tốt của máy cuộn
Parameter:
Chiều kính dây:0.08 đến 1.2mm
Stator ID: trên 19mm
Chiều cao đống: 7 đến 90mm
Áp suất không khí: 5 ~ 7 kg / cm2
Năng lượng:AC380V 50/60Hz
Trọng lượng: khoảng 500kg
Kích thước: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
Máy cuộn stator tự động không chải loạt WIND-TSM là phù hợp cho việc cuộn các loại
Các loại cuộn dây không chải. sợi dây nhựa được cuộn trực tiếp trên lõi cuộn dây.
phương pháp truyền thống của cuộn dây stator cuộn dây và cuộn dây kết hợp phương pháp, nó tiết kiệm chi phí của
sợi kim và tăng số lượng cuộn dây (liên quan đến tốc độ lấp đầy khe cắm động cơ điện).
Các luồng từ tính làm tăng sức mạnh của động cơ. máy WIND-TSM loạt này có thể tự động
hoàn thành các quá trình cuộn, lập chỉ mục, sắp xếp, cắt và các quy trình khác.
công việc nhặt và đặt stator, làm giảm cường độ lao động của người vận hành và đạt được
Ngoài ra, máy có một tính năng chức năng quan trọng.
di chuyển theo các thông số thiết lập, để các gói dây vòng là nhỏ gọn, gọn gàng, tuyệt vời
nằm và trông đẹp.
Danh sách các bộ phận của WIND-2-TSM | |||
Phần | Tên | Chi tiết. | Qu'ty |
1 | Vành đai trục | HTD8M-776 | 1 phần trăm |
2 | Vành đai sắp xếp | HTD8M-624 | 1 phần trăm |
3 | Vành đai lập chỉ số | 224XL | 1 phần trăm |
4 | Chất bảo hiểm | NT1văn hóa | 2pcs |
5 | Chất bảo hiểm | NT1văn hóa | 2pcs |
6 | Chuyển từ tính | AL-11RL-02 | 1 phần trăm |
8 | Bánh xe gốm | ¥4 | 2pcs |
Công cụ: | |||
1 | Chìa khóa Allen | 8pcs | 1 Set |
2 | Chìa khóa mở | 13-16mm | 1 phần trăm |
3 | Máy kéo vít từ | 1.5 inch | 1 phần trăm |
4 | Máy kéo vít Phillips | 4 inch | 1 phần trăm |
5 | Chìa khóa | 8pcs | 1 Set |
6 | Hộp dụng cụ | 1 phần trăm | |
7 | Máy móc ngang | 1 phần trăm | |
Phần tùy chỉnh | |||
1 | Bụi | 1 phần trăm |
