Máy kiểm tra máy stator động cơ không chải

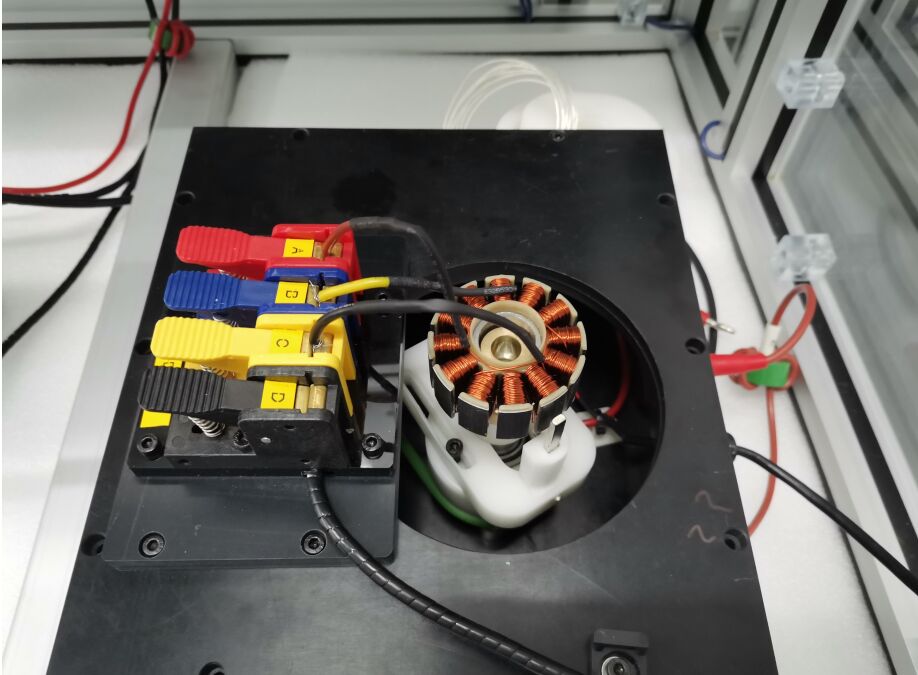

Máy kiểm tra Stator động cơ DC không chổi than Phân tích chất lượng WIND-DTS

1. Ưu điểm

1) Cố định nhanh có thể lắp cho dây 3 cực

2) PneCố định khí nén được sử dụng rộng rãi để kiểm tra dây 3 cực hoặc dây 6 đầu

2. Hạng mục kiểm tra: tất cả các hạng mục kiểm tra có thể được thực hiện riêng lẻ hoặc cùng nhau.

1) Kiểm tra điện trở DC

Phạm vi kiểm tra: 0,01Ω - 1000Ω

Vòng lặp kiểm tra: 6 vòng lặp (có thể mở rộng)

Dung sai: ±0,5%

Phương pháp kiểm tra: Bốn điểm, với chức năng hiệu chỉnh nhiệt độ môi trường tự động

2) Kiểm tra điện cảm (bao gồm kiểm tra cân bằng 3 pha)

Phạm vi kiểm tra: 10mH – 500mH

Vòng lặp kiểm tra: 6 vòng lặp (có thể mở rộng)

Dung sai: ±2,5%

Phương pháp kiểm tra: Bốn điểm

3) Cách điện vòng dây

Điện áp cao xung: 100V-3000V (100V / bước)

Đỉnh xung: 0,5 mili giây

Tần số lấy mẫu: 1-40 MHz

Vòng lặp kiểm tra: 6 vòng lặp (có thể mở rộng)

Dung sai: ±2,5%

Phương pháp phán đoán: phán đoán chênh lệch diện tích (nhạy cảm với điện cảm và tổn thất năng lượng)

Sóng chuẩn là màu trắng, sóng OK là màu xanh lá cây, sóng NG là màu đỏ

4) Điện trở cách điện

Điện áp: DC500V /1000V

Thời gian kiểm tra: 1-10 giây (có thể điều chỉnh)

Phạm vi phán đoán: 1-1000 MΩ

Dung sai: ±2,5%

5) Cách điện giữa các pha

Điện áp: DC500V /1000V

Thời gian kiểm tra: 1-10 giây (có thể điều chỉnh)

Phạm vi phán đoán: 1-1000 MΩ

Dung sai: ±2,5%

6) Hipot giữa các pha

Điện áp: AC100-3000V (100V/bước)

Thời gian kiểm tra: 1-10 giây (có thể điều chỉnh)

Phạm vi phán đoán: 0,1 mA -- 20 mA

Dung sai: ±2,5%

7) Hipot (có phát hiện hồ quang)

Điện áp: AC100-3000V (100V/bước)

Thời gian kiểm tra: 1-10 giây (có thể điều chỉnh)

Phạm vi phán đoán: 0,1 mA -- 20 mA

Dung sai: ±2,5%

8) Cân bằng điện trở

Phương pháp kiểm tra: Lấy mẫu điện trở DC

Thời gian kiểm tra: 0,1 giây

Phương pháp phán đoán: Phương pháp phần trăm được áp dụng để phán đoán sự khác biệt của điện trở DC giữa các cuộn dây.

3. Thời gian kiểm tra
