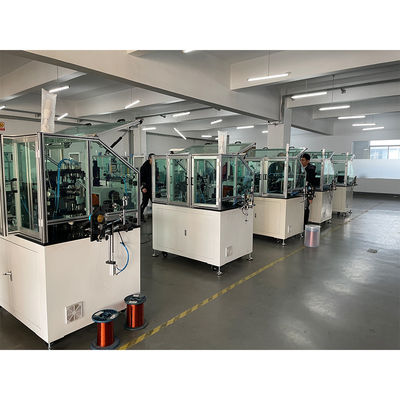

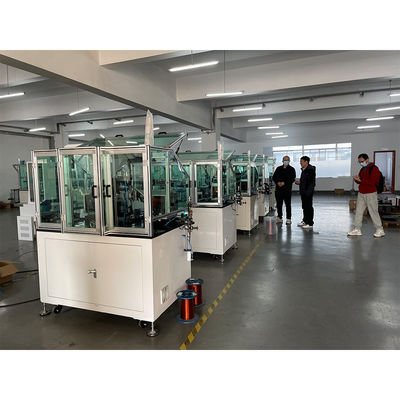

Máy cuộn dây hoàn toàn tự động Rotor Coil Winder với điện tử căng

Máy cuộn dây phần ứng hoàn toàn tự động Máy cuộn dây rôto với bộ căng điện tử

GIÓ-ST-TD2B

người thử nghiệmđược sử dụng trong Bộ cuộn dây phần ứng này được điều khiển bằng điện tử.

Hầu hết các bộ căng được sử dụng trong máy cuộn, Một là bộ căng bột từ tính, có phạm vi ứng dụng nhỏ.

Một là bộ căng trễ, có phạm vi ứng dụng rộng rãi.

Wind Autotion sử dụng bộ căng trễ.

Ảnh cho thấy mô-men xoắn cực đại là 5 KG và điện áp tối đa là 24V.

Ứng dụng:

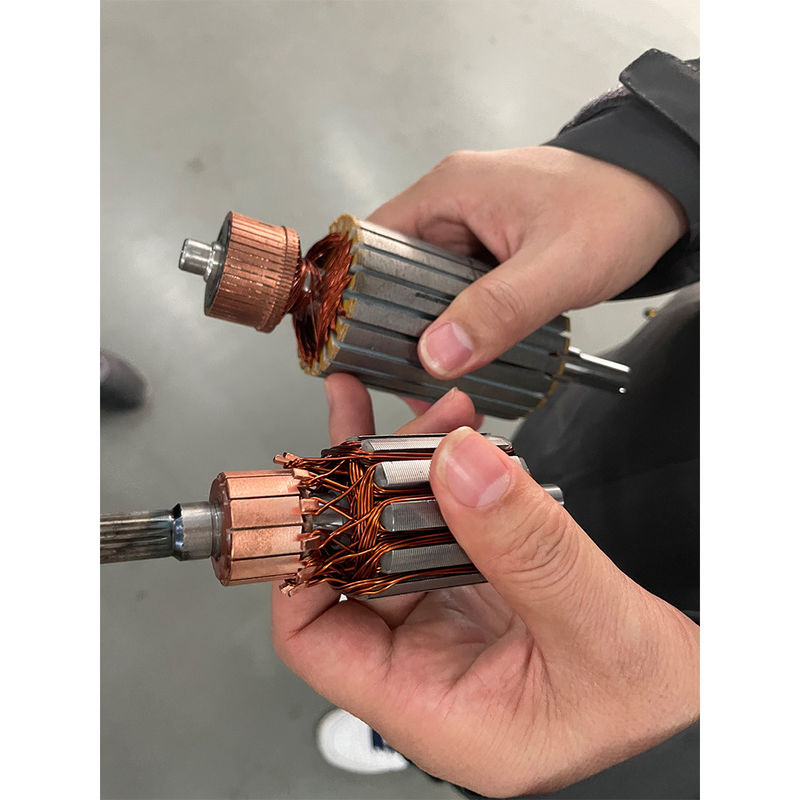

Cuộn dây phần ứng cổ góp loại có rãnh

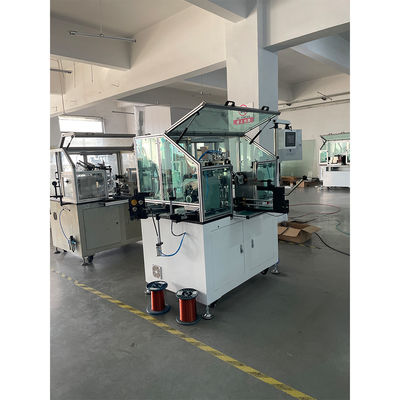

Máy cuộn dây rôto hoàn toàn tự động WIND-ST-TD2B là máy cuộn dây bay đôi đặc biệt

được thiết kế để sản xuất rôto cổ góp loại khe, phù hợp cho cuộn dây tốc độ cao trung bình

và rôto có đường kính thô. Máy sử dụng cơ chế cắt tự động và chèn dây phụ

phương pháp giúp cải thiện đáng kể tốc độ cuộn dây của rôto có rãnh. Máy này được sử dụng rộng rãi cho

cuộn dây của rôto động cơ DC và động cơ nối tiếp. Đường kính cuộn dây phù hợp 0,25mm ~ 1,2mm. sử dụng rộng rãi trong mỏng

rôto khe dây và rôto cổ góp loại có rãnh đường kính lớn, phù hợp cho tự động

cuốn các rãnh rãnh đánh số lẻ và chẵn.

Lợi thế cạnh tranh:

1. Đối với phần ứng có dây đồng mỏng,

Máy có phản hồi tốt về phần ứng có đường kính dây đồng AWG30 (0,25mm)

2. Đối với phần ứng có dây dày, máy WIND-ST-TD2B có thể xử lý phần ứng AWG16 (1.35mm)

3.Không cần phải làm việc với máy khía cổ góp được chỉ định đặc biệt

4. Tỷ lệ năng suất 98% được đảm bảo trên mức đảm bảo khi chất lượng cổ góp khe tốt

5. Cho đến nay, nó là máy tốt nhất ở Trung Quốc dành cho cuộn dây phần ứng loại khe cắm

tham số:

Nguồn điện: 220V, 50HZ

Động cơ: Động cơ servo Mitsubshi 1000W cuộn dây

Mảng động cơ servo Mitsubshi 400W

Lập chỉ mục động cơ servo Mitsubshi 400W

Đường kính dây: 0,45mm ~ 1,25mm

Đơn vị OD:70~250mm

Trục chính: 0 ~ 1500 vòng/phút

Lượt số 0-999

Áp suất không khí: 0,5-0,7Mpa

Khí nén: Airtac

Hướng dẫn sử dụng:

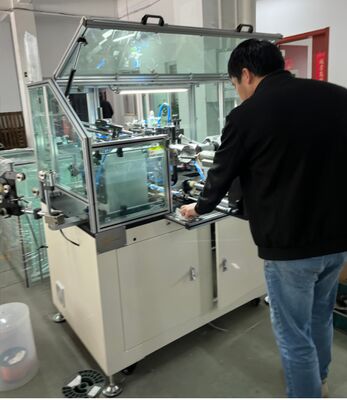

Lắp phần ứng theo cách thủ công và nhấn nút 'Bắt ​​đầu', máy sẽ thực hiện kẹp, nối, cuộn dây, lập chỉ mục

tự động và lặp đi lặp lại cho đến khi một phần ứng được quấn hoàn toàn.

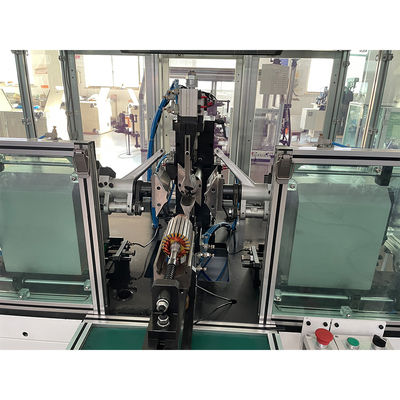

Máy quấn dây WIND-ST-TD2B dùng để quấn phần ứng với cổ góp kiểu ống đứng.

Nó có cánh kép để cuộn dây và có chức năng cắt dây tự động, cấu trúc kẹp, dây hỗ trợ

chèn cách để nâng cấp tốc độ cuộn dây.

Hỏi và trả lời:

Hỏi:

Chúng có phải là máy cuộn dây kiểu tờ rơi không? Tôi muốn hiểu làm thế nào thiết kế máy cuộn dây của bạn có thể

khắc phục nhược điểm của máy quấn dây truyền thống được thiết kế cho động cơ 2 cực.

Cuộn dây quấn trong cán 4 cực có góc nhỏ hơn so với cán 2 cực ngang qua cán

chỗ. Vì vậy, máy quấn dây 4 cực sử dụng đầu dẫn dây có góc nhỏ hơn để dẫn dây từ tới

trượt vào một khe cán 4 cực. Vì vậy, dây sẽ nằm ở bên cạnh của khe thay vì nằm trên

đáy của khe. Đối với cán 2 cực, đầu dẫn hướng rộng hơn và dây có thể được dẫn hướng trượt

vào đáy khe.

Nếu sử dụng máy quấn loại tờ rơi trên phần ứng 4 cực hoặc 8 cực thì có phương pháp nào hướng dẫn không?

luồn dây vào đáy khe trước, sau đó đi lên khe hở - gọn gàng, ngăn nắp.

Trả lời:

Xin bấm vào hình bên dưới để xem video
