Thông tin chi tiết sản phẩm:
Thanh toán:
|
phương pháp ổ đĩa: | Cuộn dây 3 Động cơ servo | Loại động cơ: | Dụng cụ điện, máy khoan, búa, ranhura, cổ góp rãnh |
---|---|---|---|
phương pháp cuộn dây: | Cuộn tờ rơi không phải cuộn kim | Trạm: | Một trạm hai tờ rơi |
Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng | Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Số NCM/Mã HS:: | Máy cuộn dây 8479811000 | Kích thước dây đồng: | Max AWG16 1,3mm |
Điểm nổi bật: | Máy cuộn cuộn dây cáp,Máy cân bằng động |
PMDC Rotor Riser Commutator Armature AWG16 đến AWG30 Máy cuộn dây đồng
Đơn vị chỉ định:
Ứng dụng:
Vòng bọc dây chuyền bộ chuyển đổi loại khe

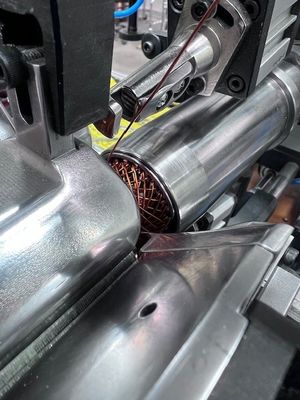

Máy cuộn rotor hoàn toàn tự động WIND-ST-TD2B là một máy cuộn hai bay đặc biệt
được thiết kế để sản xuất rotor chuyển đổi loại khe, phù hợp với cuộn dây tốc độ cao của trung bình
Máy sử dụng cơ chế cắt tự động và cài đặt dây phụ trợ
Máy này được sử dụng rộng rãi cho
Dây kính cuộn phù hợp 0.25mm ~ 1.2mm. sử dụng rộng rãi trong mỏng
dây đường dây khe quay và đường kính lớn khe quay loại chuyển đổi, phù hợp với tự động
lăn các rãnh khe lẻ và lẻ.
Ưu điểm cạnh tranh:
1. Đối với thiết bị gắn dây đồng mỏng,
Máy đã có phản hồi tốt của AWG30 vòng bọc AWG(0,25mm) dây đồng đường kính armature
2. Đối với armature với dây dày, máy WIND-ST-TD2B có thể xử lý AWG16 (1.35mm) armature
3.Không cần phải làm việc với đặc biệt được chỉ định bộ chuyển đổi máy slot
4. 98% tỷ lệ năng suất trên đảm bảo khi chất lượng chuyển đổi khe là tốt
5. Cho đến nay nó là máy tốt nhất ở Trung Quốc cho cuộn slot loại armature
Parameter:
Nguồn cung cấp điện: 220V, 50HZ
Động cơ: Động cơ servo Mitsubshi 1000W
Lắp xếp động cơ servo Mitsubshi 400W
Chỉ mục Mitsubshi 400W servo motor
Chiều kính dây:0.45mm~1.25mm
Đơn vị OD:70~250mm
Vòng xoắn: 0 ~ 1500rpm
Đánh đường số 0-999
Áp suất không khí: 0,5-0,7Mpa
Pneumatic: Airtac
Hướng dẫn sử dụng:
Sắp đặt bằng tay và nhấn nút 'Start', máy sẽ làm kẹp, móc, cuộn, chỉ mục
Tự động và lặp đi lặp lại cho đến khi một dây chuyền được hoàn toàn lăn.
Máy cuộn WIND-ST-TD2B là làm cuộn cho armature với bộ chuyển đổi kiểu riser.
Nó có máy bay đôi để làm cho các cuộn dây và với cắt dây tự động, cấu trúc kẹp, hỗ trợ dây
Chèn cách để nâng cao tốc độ cuộn.
Điểm | Tên | Loại | Số lượng |
1 | Vành đai xoay trục | 165L | 1 phần trăm |
2 | Định mục đai xoay | 182XL | 1 phần trăm |
3 | Vành đai | 102XL | 2pcs |
4 | Chất bảo hiểm | NT1văn hóa | 2pcs |
5 | Chất bảo hiểm | NT1văn hóa | 2pcs |
6 | Lốp dây gạch gốm | ¥6 | 2pcs |
7 | Cảm biến | AL-13D-02 | 1 phần trăm |
8 | Cảm biến | AL-11RL-02 | 1 phần trăm |
9 | Xương V | 1 phần trăm | |
10 | FDS016 | 1 phần trăm | |
11 | Chậu cho sợi | 1 phần trăm | |
Công cụ | |||
Điểm | Tên | Loại | Số lượng |
1 | Trong khóa hexagon | 8pcs | 1 bộ |
2 | Mở khóa | 13-16mm | 1 phần trăm |
3 | Vít có khe cắm | 1.5' | 1 phần trăm |
4 | Vít chéo | 4' | 1 phần trăm |
5 | Chìa khóa | 8pcs | 1 bộ |
6 | Máy chèn | thép không gỉ | 1 phần trăm |
7 | Chèn chèn ngang | 1 phần trăm | |
1 phần trăm |
Hỏi và trả lời:
Hãy hỏi:
Tôi muốn hiểu làm thế nào thiết kế máy cuộn của bạn có thể
vượt qua vấn đề của máy cuộn dây truyền thống đã được thiết kế cho động cơ 2 cực.
Các cuộn dây cuộn dây trong một lamination 4 cực có một góc nhỏ hơn so với một lamination 2 cực qua lamination
Vì vậy, máy cuộn 4 cột sử dụng một đầu dẫn đường dây góc nhỏ hơn để hướng dẫn dây nam châm
Vì vậy, các dây sẽ ngồi ở bên cạnh khe cắm thay vì ngồi trên
Đối với một lamination 2 cột, đầu hướng dẫn là rộng hơn và dây có thể được hướng dẫn để trượt
vào đáy khe cắm.
Nếu bạn sử dụng một máy cuộn kiểu máy bay trên một 4 cột hoặc 8 cột armature, bạn có bất kỳ phương pháp để hướng dẫn
dây vào đáy khe cắm trước, sau đó lên đến lỗ mở khe - gọn gàng và gọn gàng.
Câu trả lời:
Vui lòng nhấp vào hình bên dưới để xem video
