3.0KW 2500r/Min Máy cuộn hai máy bay cho động cơ trộn máy lau

Máy quấn dây tự động hai đầu cánh quạt cho động cơ mô tơ gạt nước WIND-STR

Ứng dụng:

Máy quấn dây stato này WIND-STR là máy quấn dây stato cánh quạt tốc độ cao cho sản xuất hàng loạt động cơ

sản xuất stato loại móc, Máy trộn, Máy hút bụi, Máy khoan, Dụng cụ điện...

Nguyên lý hoạt động:

Máy quấn dây tự động hoàn toàn WIND-STR này sử dụng cấu trúc hai đầu cánh quạt, 2 chiếc Mitsubishi động cơ servo

lái hai đầu cánh quạt quay, và 1 chiếc động cơ servo định vị Mitubishi đảm bảo định vị chính xác.

Trong quá trình làm việc, lõi stato được kẹp chặt bởi hai bộ gá quấn dây bên trái và bên phải và thiết bị kẹp trục.

Khi cánh quạt quay, dây đi qua bộ giữ dây, bộ căng dây rồi đi vào trục rỗng, đi ra từ bánh xe trượt dây, sau đó dây trượt vào rãnh stato qua bánh xe dẫn dây của cánh quạt.

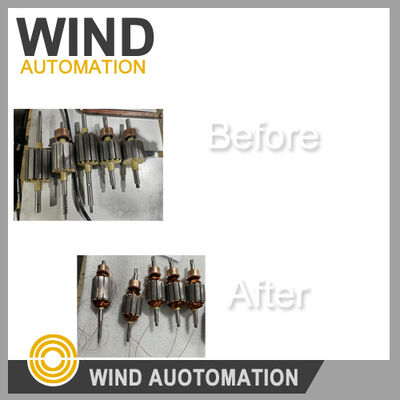

Sau bước này, stato đi vào rãnh để quấn dây.

Máy quấn dây stato hai đầu cánh quạt WIND-STR lấy dây dẫn từ hai cuộn dây riêng biệt

đồng thời để quấn hai rãnh cùng lúc. Sau khi quấn đủ số vòng và kết nối với

móc cổ góp tương ứng, stato được định vị tự động đến cặp rãnh tiếp theo để quấn.

Ưu điểm:

1. Điên rồ

Nhanh, trong điều kiện bình thường có thể quấn ở tốc độ 1000~1500 vòng/phút, hoàn thành một stato quấn trong

    23 giây

2. Thông số quấn dây có thể cài đặt trên màn hình cảm ứng cho các stato khác nhau, vận hành dễ dàng    như 12 rãnh, 12 móc

         12 rãnh, 12 rãnh

Chi tiết nhanh:

Yêu cầu sản xuất stato

Bản vẽ lá thép stato, sơ đồ quấn dây

Ứng dụng máy quấn dây stato

Chiều dài lõi: 10~70 mm

Đường kính trục: 3~15 mm

Chiều dài trục: dưới 250mm

Rãnh stato: rãnh chẵn

Số vòng: 0~9999

Đường kính cổ góp: 8~40 mm

Tốc độ quấn: 0~2500 vòng/phút

Công suất động cơ quấn: 1.5KWX2

Tốc độ phát hiện góc: 0~3000 vòng/phút

Công suất động cơ phát hiện góc: 0.75KWX1

Áp suất khí cung cấp: 4~6 Kg/cm2

Tổng công suất máy: 4.0 KW

Điện áp: ba pha AC 380V 50/60 Hz

Trọng lượng: 1250 Kg

Kích thước: 2000(dài)X1000(rộng)X1800(cao)mm

Kích thước đóng gói 1800*1510*1920mm  khoảng 5.2 CBM

Mã HS: 8479811000

Các bộ phận chính:

PLC Mitsubishi Nhật Bản

Hệ thống điều khiển động cơ servo Mitsubishi hoặc Panasonic Nhật Bản

Hệ thống màn hình cảm ứng màu 5.7 inch

Xi lanh SMC

​
