Thiết bị thử nghiệm cột chắn DC kháng cự thắt điện ngắt điện áp Hi-Pot Rotation

Máy kiểm tra điện trở cuộn dây DC, điện cảm, cách điện tăng áp, Hi-Pot, quay WIND-ATS

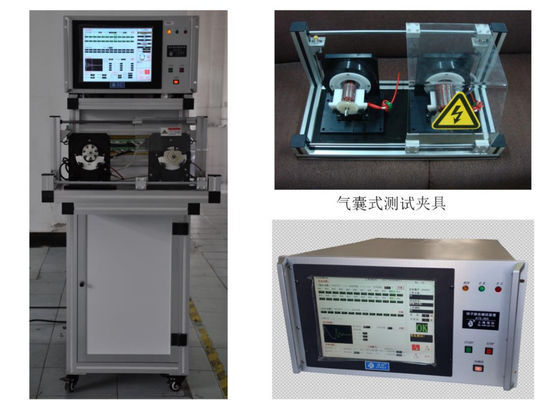

Máy kiểm tra cuộn dây WIND-ATS-300

(1) Các mục kiểm tra

Máy kiểm tra cuộn dây này kiểm tra điện trở thanh-thanh, điện trở hàn, độ bền điện môi (Hi-pot),

điện trở cách điện và cách điện vòng-vòng, các mục kiểm tra có thể hiển thị tất cả trên màn hình,

Hoặc bạn có thể chọn một mục và hiển thị riêng lẻ,

Chế độ tải và kiểm tra có thể được chuyển đổi bằng cách trượt nắp an toàn.

Bảng kiểm tra bắt đầu kiểm tra ngay khi nắp an toàn được trượt lên trạm làm việc.

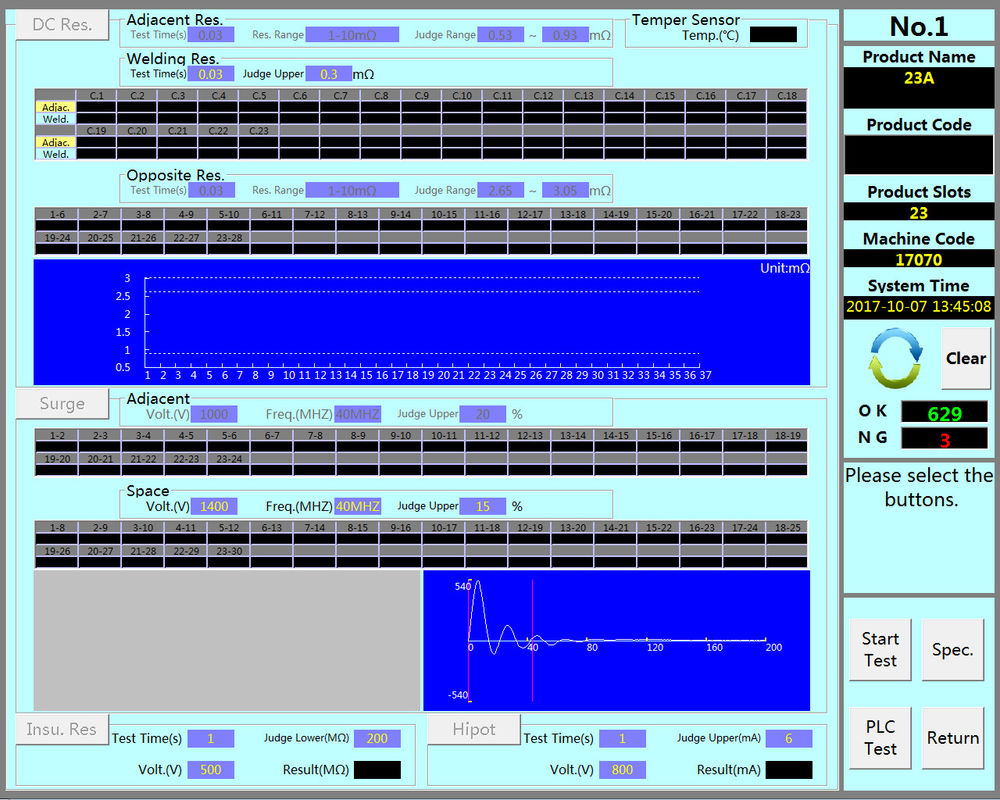

Nội dung màn hình như ảnh đầu tiên (màn hình máy của bạn sẽ bằng tiếng Anh)

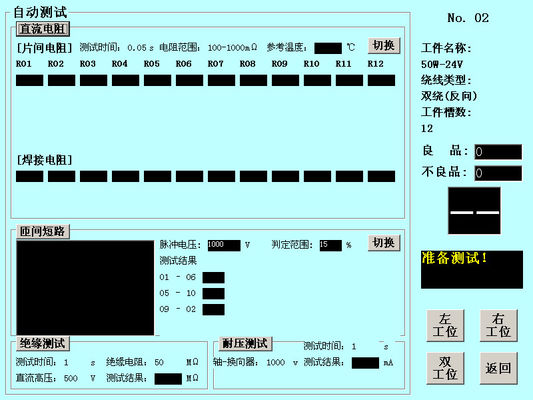

Các mục kiểm tra tương tự máy kiểm tra cuộn dây cho bộ khởi động WIND-ATS-02 như bên dưới thứ hai từ trên xuống

(2) Đơn vị máy

Điều khiển: Hệ thống nhúng công nghiệp với màn hình cảm ứng 15 inch
Rơ-le: Nhật Bản Panasonic hoặc Tyco
Rơ-le điện áp cao: Toward
Bộ phận khí nén: Airtac

Nguồn điện: Meanwell

Nguồn điện: AC220V ±10% @60Hz, Áp suất khí: 0.4-0.6Mpa, Nhiệt độ: 0-45℃

(3) Chức năng thống kê

Máy kiểm tra tự động lưu dữ liệu kiểm tra của từng sản phẩm,

và có thể đọc từ bên ngoài qua giao diện USB

Nội dung hiển thị giao diện thống kê:

1. Tổng số cuộn dây đã kiểm tra.

2. Số lượng sản phẩm đạt yêu cầu (Tỷ lệ đạt).

3. Số lượng sản phẩm không đạt yêu cầu (tỷ lệ sản phẩm không đạt yêu cầu, các mục bị lỗi trong mỗi lần kiểm tra có thể được đếm riêng).

(4) Chức năng tùy chọn (cần thêm chi phí)

1. Đọc mã vạch hoặc mã QR

Số sê-ri của sản phẩm được kiểm tra có thể được đọc theo định dạng loại mã vạch hoặc mã QR do khách hàng xác định, để số sê-ri sản phẩm tương ứng với dữ liệu kiểm tra sản phẩm một-một.

2. Thiết bị đánh dấu laser, thiết bị mã hóa hoặc in nhãn

Có thể kết nối với thiết bị để cấu hình thiết bị đánh dấu, thiết bị mã hóa hoặc in nhãn để đánh dấu và xác định các sản phẩm đạt hoặc không đạt yêu cầu sau khi kiểm tra.

3. Xếp chồng sản phẩm NG không đạt yêu cầu

Được sử dụng để lưu trữ các sản phẩm NG không đạt yêu cầu sau khi kiểm tra. Người vận hành phải đặt các sản phẩm không đạt yêu cầu đã kiểm tra vào vị trí được chỉ định trước khi thiết bị có thể bắt đầu kiểm tra tiếp theo. Tránh đặt nhầm sản phẩm.

4. Phối hợp dây chuyền lắp ráp tự động

Được sử dụng để phối hợp với điều khiển IO và điều khiển truyền thông của dây chuyền lắp ráp tự động để tạo điều kiện tích hợp độc lập nhằm đáp ứng nhu cầu sản xuất tự động tổng thể.

5. Chức năng cơ sở dữ liệu

Sau khi kết nối mạng, dữ liệu kiểm tra có thể được tự động tải lên máy chủ và lưu ở định dạng EXCEL. Hệ thống quét mã hai chiều được tích hợp, tức là, mã hai chiều trên động cơ được quét trước khi bắt đầu kiểm tra động cơ. Mã hai chiều tương ứng với dữ liệu kiểm tra của động cơ một-một để dễ dàng truy xuất.

(5) Ưu điểm máy

a. Tất cả các mục kiểm tra đều được thiết bị tự động đánh giá, loại bỏ nhược điểm của

các phương pháp kiểm tra truyền thống, được xác định thủ công bởi sản phẩm.

b. Nhanh chóng và chính xác xác định các lỗi trong quy trình sản xuất quấn dây, lắp ráp và hàn

của động cơ, và chỉ ra vị trí lỗi, giúp người vận hành sửa chữa

sản phẩm bị lỗi. c.Điện áp của bài kiểm tra điện áp cao của thiết bị được tự động điều chỉnh và tạo ra,
ổn định và tiện lợi.
