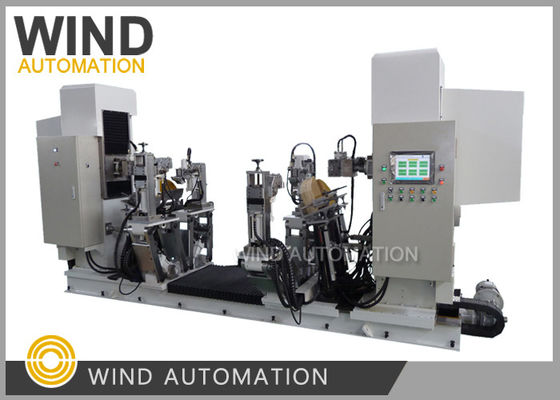

Bốn cánh tay tự động CNC Stator Coil Top Arc Forming Machine
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Yếu tố quan trọng: | Nó xác định khả năng sản xuất động cơ | trạm làm việc: | máy kết hợp |
|---|---|---|---|
| Kích thước dây xử lý: | 3mm*8mm, AWG9, AWG0 | Quá trình tạo hình kẹp tóc: | Cắt, loại bỏ men, hình thành |
| Thời gian chu kỳ: | Thời gian chu kỳ liên quan đến chiều dài dây | Mã HS: | 84798110 |
Bốn cánh tay tự động CNC Stator Coil Top Arc Forming Machines
Máy tạo cung rất quan trọng cho sản xuất động cơ. Nó xác định khả năng sản xuất động cơ.
Wind Automation đã cung cấp cho nhiều khách hàng Nga.
Đặc điểm
(1) Máy này áp dụng điều khiển kỹ thuật số, được thực hiện bởi van servo hydraulic tỷ lệ CNC, tất cả các thông số có thể được điều khiển bằng máy tính.được hiển thị, sửa đổi, lưu trữ trên màn hình, lưu trữcó thể đạt được hơn 1000 mảnh, tất cả các thông số có thể được gọi bất cứ lúc nào, các thông số của cuộn dây và hiển thị giá trị phát hiện tự động trên màn hình.
Wind Automation đã cung cấp cho nhiều khách hàng Nga.
Đặc điểm
(1) Máy này áp dụng điều khiển kỹ thuật số, được thực hiện bởi van servo hydraulic tỷ lệ CNC, tất cả các thông số có thể được điều khiển bằng máy tính.được hiển thị, sửa đổi, lưu trữ trên màn hình, lưu trữcó thể đạt được hơn 1000 mảnh, tất cả các thông số có thể được gọi bất cứ lúc nào, các thông số của cuộn dây và hiển thị giá trị phát hiện tự động trên màn hình.
(2) Thiết bị này có thể tự động và liên tục hoàn thành quá trình hình thành cuộn dây từ dạng xoắn đến cuộn dây sản phẩm;
(3) Khởi mở cuộn dây của thiết bị này, góc, chiều cao mũi, vòng cung, điều khiển chính xác sau khi hình thành, không còn cần phải định hình lại khuôn;
(4) Hệ thống cung đầu cuối của thiết bị này áp dụng loại kết nối nhiều bảng, tự động kết nối các cung khác nhau để đảm bảo sự khác nhauthông số kỹ thuật yêu cầu hình thành đầu cuộn;
(5) Kẹp của thiết bị này có thể điều chỉnh 0 ~ 140 °, cạnh tuyến tính và góc xoay cuối sẽ không nhô ra,và khóa clip chặt chẽ và sẽ không di chuyển trong quá trình hình thành để đảm bảo không có thiệt hại cơ học giữa cuộn dây, cách điện giữa vòng tròn cuộn dây không bị hư hỏng để đảm bảo hiệu suất điện của cuộn dây đáng tin cậy;
(6) Thiết bị này có phương pháp giải quyết rất dễ dàng cho vấn đề rebound cuộn.
các hệ thống độc lập, chúng tự điều chỉnh và bù đắp bằng cách không can thiệp vào nhau.
Thông số kỹ thuật
Thông số kỹ thuật
1Phạm vi chiều dài tổng thể: 580 ~ 3200mm.
2, mặt tuyến tính của cuộn dây: 400 ~ 2200mm. Chiều dài chiếu ở đầu sau khi hình thành: 75 ~ 560mm;
3,Max. bao gồm góc giữa hai mặt tuyến tính: 0 ~ 70 ° tương ứng có thể điều chỉnh cho góc phía trước và phía sau, góc tổng cộng 0 ~ 140 °;
4,Tổng chiều rộng mở cuộn dây chuyền (nằm): 100 ~ 800mm. ((có thể đạt 1000mm khi góc tối đa);
5Phần cuộn (chiều rộng × chiều cao): 7 ~ 30mm × 12 ~ 70mm, tối thiểu 7 × 12mm, tối đa 30 × 70mm, mỗi chuck ở phía trước và phía sau;
6"Đường kính chân cuộn dây: φ24, φ39;
7, Phần mũi cuộn dây nghiêng: 0 ~ 30 °;
8, Chiều cao của phần mũi: -80 ~ 300mm;
9, chiều cao cung trên: 0 ~ 250mm, tối đa có thể đạt đến 350mm khi mở lớn;
10Độ chính xác tạo hình: góc < ± 0,2 °. Mở trên Máy đúc < ± 0,25mm ~ ± 0,75mm;
11, Chu kỳ hình thành cuộn dây: trong 1 ~ 2min;
12, Áp suất hệ thống của trạm bơm thủy lực: 8Mpa, ống dầu chịu áp suất: > 20Mpa;
13Các tiêu chuẩn khác cũng có chiều dài thẳng: 1600mm, 2500mm, 3200mm.
Vui lòng nhấp vào hình bên dưới để xem video
