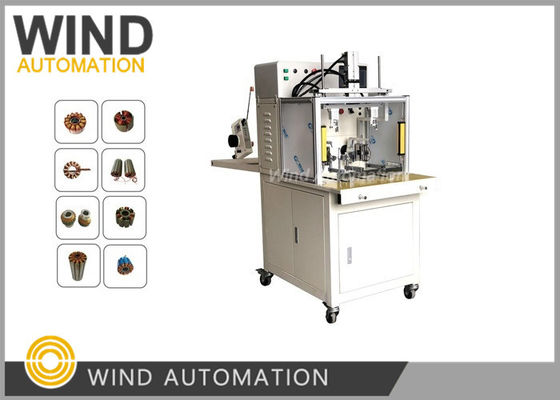

Động cơ quạt Stator Flyer máy cuộn cho Outrunner không bàn chải 2/4/6 Động cơ cột

Fan Motor Stator Flyer Winding Machine cho người chạy ngoài không bàn chải 2/4/6 Động cơ cộtWIND-HMW-205S

Ứng dụng:

Ưu điểm:

Parameter:

Chiều kính dây: 0,10 ~ 0,60mm

Tùy chọn hoạt động: Tự động

Máy cuộn tự động, lập chỉ mục tự động, sắp xếp cuộn tự động, kẹp và cắt tự động

Cổng stator không. : 2 đến 24 khe (các khe khác tùy chỉnh)

Di chuyển dây: 60mm

Cung cấp điện: AC220V 50/60Hz

Trọng lượng: khoảng 350kg

Kích thước: 1260 ((L) x650 ((W) x1150 ((H) mm

Stator OD 0.433'', chiều cao 0.157'', kích thước dây AWG36, 40 vòng

Đặc điểm của động cơ không chải:

1.Kích thước

Nếu bạn chọn động cơ DC không chải, bạn sẽ thấy nhiều mô hình tương tự, chẳng hạn như 2216, 2814 và như vậy.

hai số trên cùng là đường kính bên ngoài stator (mm) và hai số cuối cùng là chiều cao stator (mm).

đường kính bên ngoài và chiều cao của stator, càng lớn lõi của stator và càng nhiều số

Tất nhiên, lớn hơn của kích thước stator động cơ, lớn hơn

sức mạnh, nhưng càng nặng trọng lượng.


Nếu một động cơ là 2216, đường kính bên ngoài của stator là 22mm, và chiều cao stator là 16mm.

đường kính và chiều cao stator là tỷ lệ thuận với sức mạnh của động cơ và rõ ràng là 2218 cao hơn

hơn 2212 của stator động cơ, và sức mạnh của 2218 phải lớn hơn 2216.

có thể thấy sức mạnh hai của hai động cơ với cùng OD, nhưng điều này thường là cho cùng một đường kính stator

và chiều cao khác nhau. hoặc cùng một chiều cao stator đường kính stator khác nhau.

và đường kính bên ngoài của stator không giống như, khó so sánh với mô hình.

Cần lưu ý rằng kích thước này đề cập đến chính stator, không phải kích thước của động cơ, độ dày của

vỏ động cơ, hình dạng của sự phân tán nhiệt, chiều cao của cơ sở và vân vân, tất cả đều ảnh hưởng đến

kích thước bên ngoài của động cơ, vì vậy việc đánh giá sức mạnh bằng cách sử dụng kích thước stator là tiêu chuẩn và đáng tin cậy

so với kích thước bên ngoài.

2.Số lượng và số cột của khe cắm động cơ

1) Số lượng khe (N): số lượng rãnh trong lõi stator.

Động cơ, vì vậy số lượng rãnh là một số lần 3.

2) Số cột (P): số lượng thép từ trên stator, nam châm phải được sử dụng trong cặp

của cực bắc và cực nam, và số cột phải bằng nhau.

Số khe cắm và số cột của động cơ được viết trực tiếp như số cột số N

số P, chẳng hạn như 12P14N, đó là ý nghĩa của cực 14 của khe 12.

3) Đặc điểm của số lượng khe và số lượng cột

a. Số lượng khe (N) và số lượng cột (P) tỷ lệ ngược với số lượng tối đa

tốc độ,

số lượng khe cắm (số cột) càng nhỏ, tốc độ tối ưu của động cơ càng cao.

Ví dụ, tốc độ cao nhất của 9N12P cao hơn tốc độ của 12N14.

Trong cùng trường hợp của số lượng khe (n), số lượng cột (P) tỷ lệ thuận với mô-men xoắn,

Số lượng càng lớn, mô-men xoắn càng lớn.

Trong điều kiện bình thường, số khe (N) và số cột (P) tăng, cảm giác của

thất vọng (động cơ nhỏ hơn sẽ cảm thấy một cảm giác của thất vọng kháng khi động cơ không được sạc với

động cơ quay tay), lý thuyết của động cơ rung sẽ ít hơn, nhưng bởi vì các khe cắm là khó làm

cân bằng hoạt động.

3.KV

Giá trị KV của động cơ không chải được định nghĩa là tốc độ / V, có nghĩa là điện áp đầu vào là

tăng thêm 1 volt (V), tốc độ xoay của động cơ không bàn chải được tăng.

định nghĩa này, điện áp và tốc độ chạy trống của động cơ tuân theo một mối quan hệ tỷ lệ tuyến tính nghiêm ngặt và là

hằng số, bất kể mối quan hệ giữa điện áp hoạt động của động cơ, điện áp và tốc độ.

4. Stator phẳng vẽ và cuộn hình vẽ

Vui lòng nhấp vào hình bên dưới để xem video
