Thông tin chi tiết sản phẩm:
Thanh toán:
|
vật liệu cắt: | thép cacbon/thép không gỉ | tên: | Máy cắt laser |
---|---|---|---|
Công suất Laser tối đa: | 500W,750W,1000W,2000W | Bước sóng laze: | 1080nm |
gói máy: | 4300mm * 2150mm * 1700mm có thể được đặt trong một 20'GP | Sau khi bán hàng: | Bảo hành laser 2 năm |
Điểm nổi bật: | Vòng xoắn động cơ không chải,máy quấn động cơ |

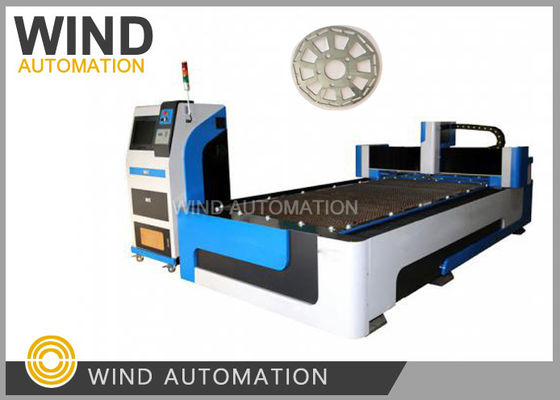

ElMô-tô điện nguyên mẫu Máy cắt laser sợi trước khi xếp chồng
Đối với một động cơ điện thiết kế mới, các nhà sản xuất luôn cần sản xuất một số nguyên mẫu để kiểm tra hiệu suất và kiểm tra tham số chức năng động cơ để chạy thử nghiệm.
Trong tình huống này, công nghiệp cnc laser để cắt các tấm stator là rất phù hợp để sản xuất các nguyên mẫu với bất kỳ hình dạng!vì vậy nó không đòi hỏi nhiều đầu tư một máy cắt laser cho các nguyên mẫu động cơ.
Sử dụng laser sợi năng lượng 500W với công nghệ tiên tiến quốc tế, máy cắt laser sợi CNC chính xác là một sản phẩm công nghệ cao tích hợp cắt laser,máy móc chính xác và công nghệ điều khiển sốNó chủ yếu được sử dụng cho các vật liệu kim loại như tấm thép carbon, tấm thép không gỉ, hợp kim nhôm
Được đặc trưng bởi tốc độ cao, độ chính xác cao, hiệu quả cao và hiệu suất cao.
Vật liệu được xử lý bởi CMáy tính:
Đặc biệt được sử dụng để cắt một loạt các tấm kim loại trung bình và mỏng, chất lượng cao cắt 0,5 ~ 10mm tấm thép carbon, 0,5 ~ 4mm tấm thép không gỉ, cắt tấm hợp kim nhôm, tấm kẽm,tấm điện phân, thép silicon, hợp kim titan, tấm kẽm, vật liệu kim loại vv
Ưu điểm của máy cắt laser
1Chi phí thấp, tiêu thụ năng lượng thấp, có thể thổi không khí để cắt các tấm kim loại khác nhau,
Chi phí sản xuất khoảng 2,2USD ~ 3,7USD / giờ
2. Tốc độ cắt cao và hiệu quả, có thể cắt 30 mét / phút
3Chất lượng tốt, biến dạng nhỏ, bề mặt phẳng và vẻ ngoài đẹp khi xử lý
4. Động cơ servo và cơ chế truyền dẫn đảm bảo độ chính xác cắt cao
5. Với phần mềm chuyên nghiệp, bạn có thể thiết kế tất cả các loại đồ họa hoặc văn bản ngay lập tức
xử lý, xử lý linh hoạt, hoạt động đơn giản và thuận tiện.
6. Độ ổn định cao, sử dụng laser sợi nhập khẩu hàng đầu thế giới, hiệu suất ổn định,
Thời gian sử dụng thành phần quan trọng lên đến 100.000 giờ, không cần bảo trì laser.
7Chi phí bảo trì rất thấp, không có khí làm việc bằng laser, truyền sợi,
không cần kính phản xạ, có thể tiết kiệm rất nhiều chi phí bảo trì.
8Sản phẩm là dễ dàng để vận hành và bảo trì, và sợi quang được truyền
mà không điều chỉnh đường quang.
Dữ liệu kỹ thuật
Điểm kỹ thuật | Dữ liệu kỹ thuật |
Độ dài sóng laser | 1080nm |
Công suất laser tối đa | 500W |
Tần số xung | 1 ~ 500Hz điều chỉnh liên tục |
Định vị nhắm | Đèn đỏ cho thấy |
Bàn làm việc | 3000mm*1500mm |
Độ chính xác vị trí lặp lại trục X/Y | ±0,05mm |
Hỗ trợ định dạng đồ họa | DXF,v.v. ((Auto CAD, CorelDraw phần mềm) |
Tiêu thụ năng lượng của toàn bộ máy | ≤8KW |
Nguồn cung cấp điện | 3 Giai đoạn 380V,50Hz,60A |
Kích thước ((L × W × H) | 5000mm × 2350mm × 1800mm |
Trọng lượng | 2800kg |
Dữ liệu cắt
Dữ liệu cắt 500W | |||||
Vật liệu | Độ dày | Tốc độ ((m/min) | Áp lực (MPA) | Khí | Chiều cao cắt |
Thép không gỉ | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4~12 | >1.1 | N2 | 0.6 | |
2 | 1.8~2.4 | >1.8 | N2 | 0.6 | |
3 | 0.84~1.2 | >2.0 | N3 | 0.6 | |
Thép carbon | 1 | 8.4~12 | 1 | O2 | 1 |
2 | 3~4.2 | 0.6~0.8 | O2 | 1 | |
3 | 1.5~2.1 | 0.25~0.4 | O2 | 1 | |
4 | 1.2~1.5 | 0.15~0.2 | O2 | 1 | |
5 | 0.9~1.2 | 0.15~0.2 | O2 | 1 | |
6 | 0.72~0.96 | 0.1~0.2 | O2 | 1 |
Máy cắt Phần chính Thương hiệu
Không. | Tên | Thông số kỹ thuật | Số lượng | Thương hiệu |
1 | Laser | Laser 500W | 1 phần trăm | Ruike |
2 | Đầu cắt | Đầu cắt laser sợi | 1 phần trăm |
Đồ Raytools Thụy Sĩ
|
3 |
Cơ thể máy |
Cấu trúc thép gantry bền cao (Sản phẩm được chế biến bằng máy xay cổng chính xác) |
1 phần trăm |
Tự phát triển |
4 | Sáng máy | 1 phần trăm | Tự phát triển Vũ trụ nhôm | |
5 | Vỏ giáp thép không gỉ | 1 phần trăm | Tự phát triển | |
6 | Phần điện | 1 phần trăm | Schneider | |
7 | Cổ đỡ xoắn ốc chính xác (trục X, trục Y) | 2pcs | Taiwan YYC | |
8 | Hướng dẫn tuyến tính (trục X*2, trục Y*2, trục Z*2) | 3pcs | Taiwan HIWIN | |
9 | Động cơ phục vụ (trục Y * 2, trục X, trục Z) | 4pcs | Yaskawa | |
10 | Máy giảm độ chính xác (trục Y * 2, trục X) | 3pcs | Shimpo | |
11 | Van tỷ lệ | 1 phần trăm | SMC | |
12 | Máy làm mát chính xác | 1 phần trăm | Lingke | |
13 | Thu thập tài liệu | 1 phần trăm | Tự phát triển | |
14 | Vòng mạch khí | 1 phần trăm | Hành trình khí gấp đôi áp suất cao | |
15 | Đường kéo tốc độ cao | 3pcs | Yanshan | |
16 | Chassis điều khiển công nghiệp | 1 phần trăm | Kiểm soát công nghiệp Đài Loan | |
17 | Máy trượt nâng chính xác trục Z | 1 phần trăm | Tự phát triển | |
18 | Máy bơm dầu bôi trơn tự động | 1 phần trăm | Đài Loan Dongtai | |
19 | Máy thổi bụi hút | 1 phần trăm | Zhiou | |
20 | Máy điều hòa không khí | 1 phần trăm | Tự phát triển | |
21 | nguồn cung cấp điện điều chỉnh | 1 phần trăm | Leilang | |
23 |
Hệ thống CNC |
Hệ thống CNC | 1 phần trăm |
Fscut |
24 | phần mềm cắt | 1 phần trăm | ||
25 | Bộ điều chỉnh chiều cao điện dung | 1 phần trăm | ||
26 | Bộ điều khiển cầm tay không dây | 1 phần trăm |
