Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điều kiện: | mới | Sản phẩm thử nghiệm: | Máy phát điện Máy thay thế Stator |
---|---|---|---|
trạm làm việc: | ga đôi | Kiểm tra hiển thị nội dung mục: | Dispositivos Testador |
Mã HS:: | 9030390000 | Dịch vụ sau bán hàng: | Kỹ sư sẵn sàng phục vụ ở nước ngoài |

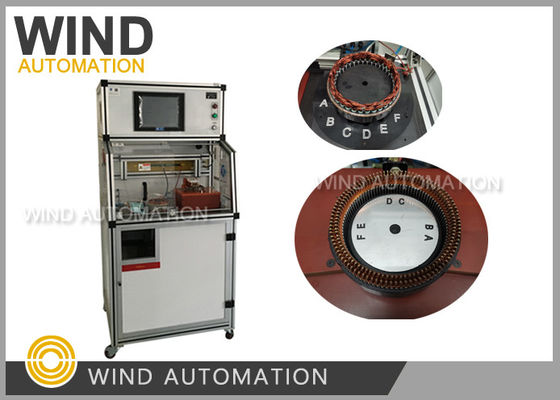

Làm thế nào để đánh giá chất lượng thử nghiệm Generator Alternator Stator Analysis WIND-DTS-120
Điểm thử nghiệm:
Trong sản xuất máy phát điện, thử nghiệm là quá trình kiểm tra chất lượng sau khi
Chèn giấy, cuộn sóng, chèn cuộn, hình thành,
Tất cả các mục thử nghiệm bao gồm kháng DC/Inductance/Turn to turn insulaiton/Insulation resistance
/ Interphase cách điện / Interphase Hipot / Hi Pot / Balance of Resitance có thể được thực hiện một mình hoặc cùng nhau.
1) Kiểm tra kháng đồng điện
Phạm vi thử nghiệm:0.01W - 1000W
Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)
Độ khoan dung: ± 0,5 %
Phương pháp thử nghiệm:Bốn điểm, với chức năng điều chỉnh nhiệt độ xung quanh tự động
2) Thử nghiệm điện dẫn ((bao gồm thử nghiệm cân bằng 3 pha)
Phạm vi thử nghiệm: 10mH 500mH
Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)
Độ khoan dung: ± 2,5%
Phương pháp thử nghiệm:Bốn điểm
3)Bật để xoay cách điện
Điện áp cao xung: 100V-3000V (100V / bước)
Điểm cao nhất của xung: 0,5msec
Tần số lấy mẫu: 1-40 MHZ
Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)
Độ khoan dung: ± 2,5%
Phương pháp đánh giá: đánh giá sự khác biệt diện tích (có tính nhạy cảm đối với khả năng cảm ứng và mất năng lượng)
Hình sóng chuẩn là trắng, hình sóng OK là xanh lá cây, hình sóng NG là đỏ
4)Kháng cách nhiệt
Điện áp:DC500V /1000V
Thời gian thử nghiệm:1-10s (được điều chỉnh)
Phạm vi đánh giá:1-1000 MW
Độ khoan dung: ± 2,5%
5)Khuyết nhiệt giữa các pha
Điện áp:DC500V /1000V
Thời gian thử nghiệm:1-10s (được điều chỉnh)
Phạm vi đánh giá:1-1000 MW
Độ khoan dung: ± 2,5%
6) Interphase hypot
Điện áp:AC100-3000V (100V/bước)
Thời gian thử nghiệm:1-10s (được điều chỉnh)
Phạm vi đánh giá:0.1 mA -- 20 mA
Độ khoan dung: ± 2,5%
7)Hipot ((với phát hiện cung)
Điện áp:AC100-3000V (100V/bước)
Thời gian thử nghiệm:1-10s (được điều chỉnh)
Phạm vi đánh giá:0.1 mA -- 20 mA
Độ khoan dung: ± 2,5%
8)Cân bằng kháng cự
Phương pháp thử nghiệm: lấy mẫu điện trở DC
Thời gian thử nghiệm:0.1s
Phương pháp đánh giá: Phương pháp tỷ lệ phần trăm được áp dụng để đánh giá sự khác biệt của điện trở DC giữa các cuộn dây.
2- Thời gian thử nghiệm.
Điểm | Kháng điện DC | Cân bằng kháng cự | Chuyển sang quay mạch ngắn | Kháng cách nhiệt | Động vật | Độ cách nhiệt giữa các giai đoạn | Đường giữa pha |
Parameter | 0.05s/loop | 0.1s/thời gian | 1 xung / thời gian | 1s/thời gian | 1s/thời gian | 1s/thời gian | 1s/thời gian |
Thời gian | 1.5s/6 vòng lặp | 0.1s | 1s | 1s | 1s | 1s | 1s |
3. Video thử nghiệm
