Loại stato: | BLDC Stator 6 cực, 9 cực, 12 cực | Đường xoắn của StatorCertificate: | Động cơ 3Phase U V W cùng một đường cuộn |
---|---|---|---|
trạm làm việc: | Một trạm ba kim | loại tự động hóa: | hoàn toàn tự động |
Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng | Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |

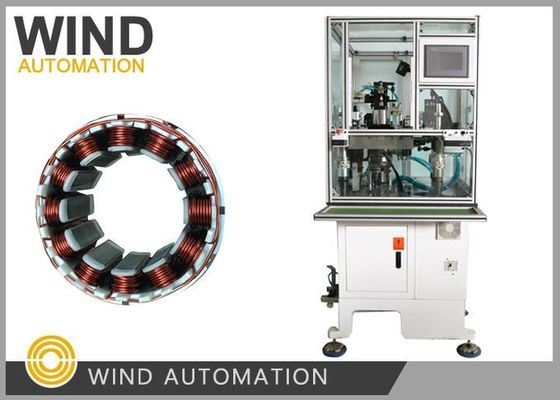

Máy cuộn nhựa Inner Slot Brushless Motor Stator Needle Winding Machine Ba kim mỗi lần
Máy cuộn slot này được thiết kế để sản xuất stator 3phase đa cực với chiều rộng khe hẹp nhưng tốc độ lấp đầy khe cao. Nó có thể đồng bộ cuộn 3 khe của một stator.Ngoại trừ tự động sắp xếp, máy có thể làm tự động cuộn, lập chỉ mục, lớp và kết thúc.
(1) Thông số kỹ thuật
Chiều kính dây | 0.08 ~ 1.2mm |
Định dạng bộ định vị | 19~65mm |
Chiều dài đống | 7~110mm |
Quay không. | 0~9999 |
Di chuyển | Bước/Tự động |
Số khe | 6,9,12,18 (được tùy chỉnh) |
Nguồn không khí | 5~7kg/cm3 |
Sức mạnh | 2KW |
Nguồn cung cấp điện | AC 220 V, 50/60HZ |
Trọng lượng | 750kg |
Cấu trúc | 1600x1100x1400mm |
(2) Ứng dụng
phù hợp với các loại stator với chiều rộng khe hở hẹp nhưng tốc độ lấp đầy khe hở cao.
(3)Các đặc điểm
Không khí đồng bộ 3 khe
Đường dây xoắn ốc hình chữ nhật
Hiệu suất chính xác của cuộn kim
Hoạt động có thể lập trình hoàn toàn
Có thể đáp ứng các yêu cầu cuộn dây cao
Thay đổi nhanh các công cụ
Các tham số cuộn có thể điều chỉnh theo các stator khác nhau
(4)Cấu hình máy
Mitsubishi PLC
Màn hình cảm ứng
Xăng AIRTAC
Hệ thống Delta AC servo và đơn vị điều khiển đồng bộ bốn trục
Hệ thống bôi trơn
(5) Thông tin cần thiết cho cuộc điều tra máy này
Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1- Sơ vẽ stator.
2- Sơ đồ cuộn stator
3. Mẫu vẽ phân bố cuộn dây
4Các yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi các mẫu.
Tag: máy cuộn kim, máy cuộn nhang, máy cuộn BLDC, máy cuộn stator, máy cuộn stator động cơ BLDC
Danh sách các bộ phận BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
các bộ phận | Tên | Chi tiết. | Qu'ty |
1 | Vành đai trục | HTD8M-776 | 1 phần trăm |
2 | Vành đai sắp xếp | HTD8M-624 | 1 phần trăm |
3 | Vành đai | HTD5M-825 | 1 phần trăm |
4 | Chất bảo hiểm | NT1văn hóa | 2pcs |
5 | Chất bảo hiểm | NT1văn hóa | 2pcs |
6 | Chuyển từ tính | AL-11RL-02 | 1 phần trăm |
8 | Bánh xe gốm | ¥4 | 1 phần trăm |
Công cụ: | |||
1 | Chìa khóa Allen | 8pcs | 1 Set |
2 | Chìa khóa mở | 13-16mm | 1 phần trăm |
3 | Máy kéo vít từ | 4 inch | 1 phần trăm |
4 | Máy kéo vít Phillips | 4 inch | 1 phần trăm |
5 | Chìa khóa | 8pcs | 1 Set |
6 | Hộp dụng cụ | 1 phần trăm | |
7 | Máy móc ngang | 1 phần trăm | |
Phần tùy chỉnh | |||
1 | Bụi | 1 phần trăm |
