Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điều kiện: | mới | giấy chứng nhận: | Bộ phận chính CE |
---|---|---|---|
trạm làm việc: | Trạm đơn | ứng dụng động cơ: | Trong động cơ bánh xe |
loại tự động hóa: | Cuộn dây, xếp mảng, cắt hoàn toàn tự động | Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng |
Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |

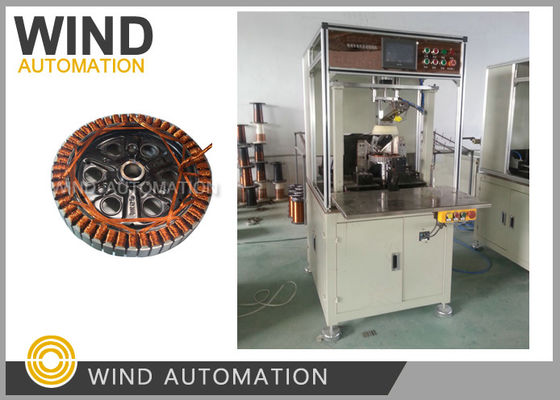

Làm thế nào để cuộn xe đạp điện xe tay ga với Stator Coil cuộn máyWind-HMW-1M
Ứng dụng:
Scooter, xe đạp điện, động cơ trục, động cơ bánh xe, động cơ vượt trội, BLDC Động cơ bên ngoài stator dây song song cuộn
Ưu điểm:
1Tỷ lệ vượt qua cuộn động cơ trục 98% đến 99%, có nghĩa là trong sản xuất động cơ trục, chỉ 1pc hoặc 2pcs được phép thất bại
2. Tự phát triển máy căng cơ học, một căng có thể xử lý dây cáp serveral
3.Các nhân viên điều hành phải quen thuộc với hoạt động và ủy thác, có cảm giác tốt về máy móc,
Dữ liệu kỹ thuật:
Stator OD | 198mm, 207mm, 226mm, 254mm, 262mm | Khớp với điện áp E-Bike |
Độ dày stator | 14mm tối đa 35mm | |
Chiều kính dây | 0.3mm đến 0.6mm | SWG24, 0,56mm là phổ biến |
Số lần quay | 4 vòng đến 8 vòng | Stator cuộn dây xoắn vòng quay accoding để sức mạnh |
Số lượng khe | Không xác định | Thông thường là 48 đến 54 khe. |
Số dây song song | 13 đến 16 dây | |
Thời gian chu kỳ | Khoảng 5 đến 7 phút mỗi miếng | |
Độ dày giấy cách nhiệt | 0.18mm đến 0.20mm | Ngoài ra, phương pháp cách nhiệt lớp phủ bột stator |
Thay đổi theo thời gian | 20 phút tối đa bao gồm phần cứng và phần mềm | |
Đường lượn |
Kết nối kiểu Y ba pha, 2 sóng sinus |
Ví dụ:Đối với một 198mm OD ((7,8 inch trong động cơ bánh xe) động cơ trục, khe cắm stator là 51 khe cắm, đường cuộn 3-3-3-4-4 |
Áp suất không khí | 0.4-0.7MPa | |
Cung cấp điện | 3 giai đoạn 380V, 50Hz | |
Sức mạnh | khoảng 3KW | |
Tỷ lệ vượt qua | 98% đến 99% | Sản xuất 100pcs, chỉ 1pc hoặc 2pcs cho phép không tốt |
Thời gian sản xuất | 2 tháng |
Cấu hình chính:
Hệ thống điều khiển |
Trung QuốcPLC
|
Hệ thống servo |
Nhật Bản Mitsubishhệ thống servo
|
Hệ thống điện áp |
Động cơ phụ trợ mô-men xoắn cố định, căng thẳng không đổi
|
Vui lòng nhấp vào hình bên dưới để xem video
