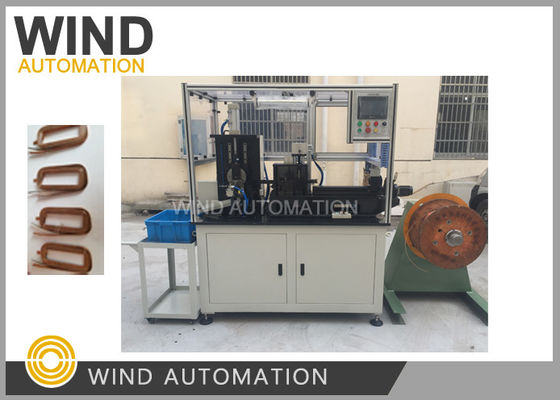

Máy cuộn dây cuộn dây tự động WIND-PCW-F3

Hoàn toàn tự độngFVòng cuộn đồng hồmáy WIND-PCW-F3

Mquá trình làm việc achine

Máy có thể tự động cuộn cuộn trường với quá trình bên dưới liên tục,

Đưa dây tự động→ máy thẳng dây → đầu cuối khởi động cong→ đưa dây I→bending→ truyền dây II→ nén dây đến công cụ→ hình thành→ truyền giấy và xoắn cuộn→ cắt dây→ cắt giấy→ xoắn hình→ thả,

Lượng sản xuất: khoảng 15s~ đến 30s~ mỗi bộ, khoảng 2000pcs mỗi ca/8h

Xây dựng máy móc

1. Cơ chế thẳng dây,

Bao gồm hướng X, Y hai bộ hướng dẫn bánh xe thẳng

Và xi lanh, xi lanh kéo dây để thẳng nó.

2. Cơ chế cung cấp dây

Servo motor Delta điều khiển mô-đun cung cấp dây để cung cấp cho dây,

chiều dài của dây cho ăn có thể được thiết lập trên màn hình, và giới hạn dây khe có thể đảm bảo

Dấu hiệu của dây điện là đúng

3Khởi động cơ chế uốn cong đầu cuối

Sử dụng xi lanh để lái pulley để uốn cong đầu khởi động,

Các hướng uốn cong có thể được trái hoặc phải

4. Cơ chế uốn cong dây

Bao gồm thiết bị dây nén và thiết bị uốn cong,

hướng uốn cong có thể là trái hoặc phải

• Cơ chế cắt

Với máy cắt đặc biệt dành riêng cho cuộn dây trường

• Cơ chế cuộn và thả cuộn

Cơ chế cuộn cuộn bao gồm thiết bị dây nén được điều khiển bởi xi lanh,

Thiết bị xoay được điều khiển bởi động cơ Delta servo với phần truyền tải của máy giảm,

Công cụ, thiết bị kẹp công cụ, thiết bị phóng ra.

Các cơ chế cung cấp dây cho các dây uốn cong đến vị trí cố định của công cụ,

Thiết bị bấm dây bắt đầu bấm dây, thiết bị xoay xoay,

khi xoay vào vị trí cố định giấy sẽ được cho ăn,

và tiếp tục xoay vào vị trí cố định, và cắt giấy, xoay để cuộn cuộn.

Thiết bị kẹp công cụ lỏng, cuộn pinshed ra và lặp lại từ đầu.

7Thiết bị dẫn đường bằng giấy

Bao gồm kệ giấy, động cơ cấp giấy và thiết bị in giấy

8. khung máy là nhôm với kính hữu cơ

Simens hoặc Delta PLC

Động cơ Delta

Màn hình cảm ứng Weinveiw

Trọng lượng: khoảng 650KgKích thước máy: 1.500mm x 900mm x 1700mm³
