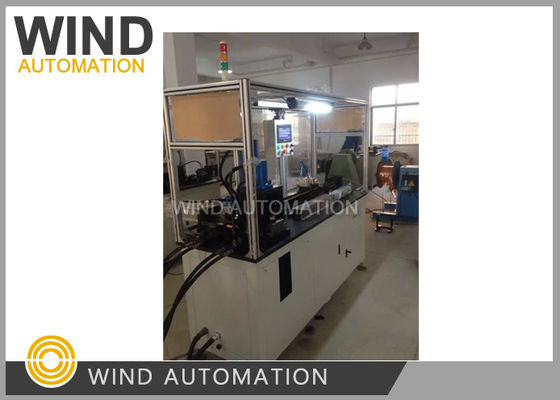

Tự động hoàn toànAMáy làm cuộn dây (Hairpin) rôtoWIND-AWF

MQuy trình làm việc của máy

Máy có thể tự động tạo hình hairpin với quy trình liên tục sau:

Gỡ dây tự động → Cấp dây → Duỗi dây → Ép dây →

Loại bỏ men bên → Loại bỏ men chiều rộng dây → Kéo dây → Cắt dây

→ Uốn dây → Đột dập tạo hình dây → dỡ hàng,

Sản lượng: khoảng 3s đến 5s mỗi chiếc,

Dụng cụ có thể dễ dàng thay đổi cho sáu cuộn dây rôto

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 Hình dạng dây tráng men sẽ được thay đổi thành hình dạng dây trần

5 – M154105507 Hình dạng dây tráng men sẽ được thay đổi thành hình dạng dây trần

6 – MBD-7G

Cấu tạo máy

1. Thiết bị gỡ dây tự động

2. Cơ cấu duỗi dây,

Bao gồm hai bộ bánh xe dẫn hướng theo hướng X, Y để duỗi

Và xi lanh, xi lanh kéo dây để duỗi thẳng.

3. Cơ cấu cấp dây

Động cơ servo Delta điều khiển mô-đun cấp dây để cấp dây,

chiều dài cấp dây có thể được thiết lập trên màn hình,

và chiều dài cấp dây tối đa là 500mm

4. Cơ cấu loại bỏ men

Thiết bị loại bỏ men bao gồm hai cấu trúc,

Thiết bị loại bỏ men bên và thiết bị loại bỏ men chiều rộng

Thiết bị loại bỏ men bên sử dụng 3 dao Gem xoay để bóc men ở bên cạnh

Thiết bị loại bỏ men chiều rộng sử dụng hai dao để cào theo hướng ngược lại

và kiểm soát/giới hạn độ sâu vết xước

Chức năng loại bỏ men có thể Bật/Tắt trên màn hình cảm ứng.

5. Cơ cấu cắt

Cơ cấu cắt bao gồm thiết bị ép dây và cắt dây,

Trước khi cắt, xi lanh ép dây và dụng cụ ép ép dây để ngăn không cho nó di chuyển,

Và sau đó cắt dây bằng bốn dao cắt, đồng thời có thể loại bỏ gờ nếu có

6. Cơ cấu uốn dây

Bao gồm thiết bị ép dây và thiết bị uốn được điều khiển bởi xi lanh

và thiết bị tạo hình đột dập được điều khiển bởi hệ thống thủy lực.

Sau khi tạo hình, dỡ hairpin tự động khi xi lanh uốn dây trở lại.

PLC Simens hoặc Delta

Động cơ servo Delta

Màn hình cảm ứng Weinveiw

Xi lanh Airtac

Trọng lượng: khoảng 850Kg

Kích thước máy: 1.800mm x 750 mm x 1800mm³

Máy và thiết bị gỡ dây phải có khoảng cách 3000mm
