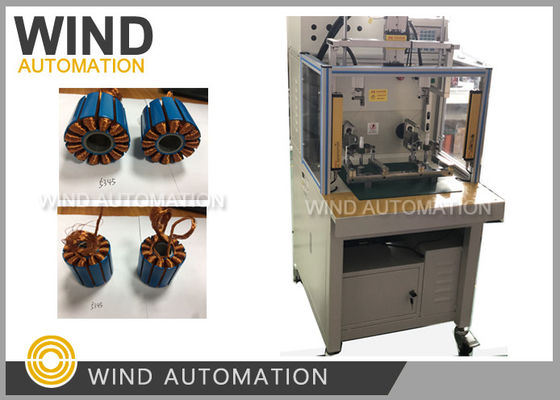

Bldc Pmac Stator Winding Machine 12 24 36 răng sợi dây Flyer Winding

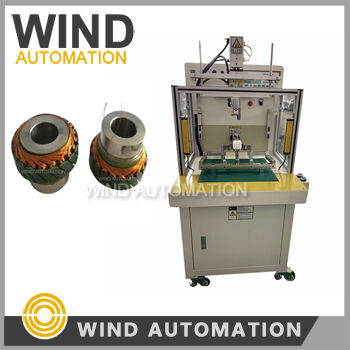

Bldc Pmac Stator Winding Machine 12 24 36 Tooth Strands Wire Flyer Winding
Bldc Pmac Stator Winding Machine 12 24 36 Tooth Strands Wire Flyer Winding Bldc Pmac Stator Winding Machine 12 24 36 Tooth Strands Wire Flyer Winding

Hình ảnh lớn :  Bldc Pmac Stator Winding Machine 12 24 36 răng sợi dây Flyer Winding Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: WIND AUTOMATION
Chứng nhận: CE
Số mô hình: GIÓ-HMW-205D
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: Có thể thương lượng
chi tiết đóng gói: trọng lượng 300KGS, Kích thước 860 * 1130 * 1640mm,
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: T/T
Tiếp xúc
Chi tiết sản phẩm
Loại động cơ: 12 răng 24 răng 36 răng bên ngoài Stator, Rotor, Armature Đường xoắn: LRK Lôi có thể được thiết lập trên bộ điều khiển CNC CNC300
Trạm làm việc: Trạm đơn hoặc đôi Tốc độ quanh co: 300RPM mỗi máy đo dây
Sợi đơn hoặc sợi Muti: Sợi đơn hoặc sợi Muti Stator đường kính ngoài: 160mm (6,30')
Cuộn dây động cơ: BLDC và PMAC Stators,Pump,RC mô hình máy bay động cơ stator,Aircraft, Drone, Sau bán hàng: Kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài
Làm nổi bật:

Máy cuộn máy bay

,

máy quấn động cơ

Cuộn dây cánh quạt cho stato động cơ BLDC và PMAC 12 răng, 24 răng, 36 răngWIND-HMW-205D





Ứng dụng máy quấn stato:



Máy quấn stato cánh quạt cho động cơ BLDC loại outrunner như:



BLDC và PMAC, Stato quạt, Stato quạt trần,



Động cơ đồ chơi, Stato bánh xe ván trượt, Stato ngoài cỡ lớn,



Stato drone, Stato động cơ máy bay, Stato động cơ máy bay trực thăng loại outrunner



Động cơ máy bay mô hình RC



Câu hỏi và trả lời về máy quấn cánh quạt:

1. Cần bao nhiêu khoảng trống giữa các răng và giữa hai răng đã quấn xong?

Máy quấn cánh quạt cần 2.8mm giữa các răng cho 27 sợi dây, kích thước 0.28mm,



Vì vậy, khe hở 4mm là đủ

2.



Chúng tôi cần thông tin về kích thước tối thiểu và tối đa của stato, cách thay đổi/chế tạo dụng cụ cho từng loại statoNhư bạn có thể có nhiều loại stato, máy quấn một trạm WIND-HMW-205S sẽ phù hợp,

Kích thước tối thiểu và tối đa của stato OD nằm trong khoảng



12mm (0.48''), 12 khe,

và 160mm (6.30''),3.

Mục tiêu của chúng tôi là quấn các stato có đường kính có thể từ 80 mm đến 350 mm,



chiều cao chồng 15...100 mmWIND-HMW-205S được thiết kế để làm các stato nhỏ có OD dưới 160mm,

Nó không phù hợp để quấn các stato lớn hơn,



Giống như một chiếc ô tô không thể hoạt động như một chiếc xe tải,
Một loại máy khác là WIND-HMW-1M dùng để quấn động cơ bánh xe E-bike,
máy quấn đó được thiết kế cho động cơ bánh xe lớn của xe đạp điện,
https://vimeo.com/143140931
Ưu điểm của máy quấn stato mô hình bay:Loại quấn



Quấn cánh quạt CNC nhanh hơn quấn kim



Máy thông minh dễ dàng thay đổi dụng cụ

Một máy có thể thực hiện các sơ đồ quấn tùy chỉnh để bạn có thể thử nghiệm các giá trị kv khác nhau trong các mẫu thử và sản xuất số lượng nhỏ của bạn.


Một máy quấn như WIND-HMW-205D có thể tiết kiệm rất nhiều thời gian so với việc đặt hàng sơ đồ quấn tùy chỉnh từ nhà sản xuất.

Kích thước stato động cơ outrunner

Từ 2 khe đến 24 khe (các khe khác được làm theo yêu cầu), đường kính ngoài nhỏ nhất mà máy quấn stato có thể quấn là 12mm (0.48''), 12 khe, được hiển thị trong ảnh stato đã quấn bên dưới

Dây đơn hoặc nhiều dây

Có thể quấn stato với một dây hoặc nhiều dây song song


Xử lý nhiều dây

30 sợi dây với 15 bộ căng dây


Thông số máy quấn cánh quạt stato động cơ outrunner không chổi than:

Đường kính dây: 0.10~0.60mm (AWG18 ~ AWG23)




Tùy chọn vận hành: Tự động



Quấn tự động, đánh dấu tự động, sắp xếp dây tự động, kẹp và cắt tự động



Số khe stato: 2 đến 24 khe (các khe khác được làm theo yêu cầu)



Di chuyển dây: 60mm



Nguồn điện: AC220V 50/60Hz



Trọng lượng: khoảng 350KGS



Kích thước: 1260(D)x650(R)x1150(C)mm



Bộ điều khiển: CNC300



Mục đích của các cuộn dây này là tạo ra từ trường khi có dòng điện chạy qua chúng



Có nhiều loại máy quấn khác nhau, từ máy nạp liệu thủ công đơn giản đến máy phức tạp



máy điều khiển số bằng máy tính (CNC). Một số ứng dụng phổ biến hơn cho máy quấn là quấn cuộn dây,



quấn dây thừng và quấn liên tục. Nhiều ngành công nghiệp sử dụng các thiết bị này,



bao gồm cả sản xuất điện tử, stato, roto và phần ứng của động cơ và ngành công nghiệp dây.



Các mẫu và bản vẽ dưới đây cần thiết cho việc sản xuất và vận hành máy:



1. 5 cái stato chồng không quấn



2. 1 cái stato đã quấn



3. 1 cuộn dây đồng đủ để quấn 10 cái stato



4. Bản vẽ lá thép stato và bản vẽ quấn dây



Vui lòng nhấp vào liên kết bên dưới để xem video máy quấn stato dây sợi



https://vimeo.com/292046631











Bldc Pmac Stator Winding Machine 12 24 36 răng sợi dây Flyer Winding 0
