Máy cuộn dây động cơ hoàn toàn tự động 8kw Cuộn dây răng cho Stator Stack phủ

Hình ảnh lớn : Máy cuộn dây động cơ hoàn toàn tự động 8kw Cuộn dây răng cho Stator Stack phủ

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	WIND AUTOMATION
Chứng nhận:	CE
Số mô hình:	WIND-NR148-1

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 phần trăm
Giá bán:	Negotiable
Thời gian giao hàng:	30 ngày làm việc
Điều khoản thanh toán:	T/T

Tiếp xúc

Chi tiết sản phẩm

Điều kiện:	mới	trục:	4 trục
trạm làm việc:	Một trạm/Trạm đôi	Tốc độ quanh co:	Max. Tối đa. 400RPM according Wire Gauge,Stator Size 400RPM theo Máy đo dây,
Loại tự động:	hoàn toàn tự động	Máy màu cuộn dây động cơ:	Yêu cầu trắng hoặc theo yêu cầu của khách hàng
Cuộn dây động cơ:	Vòng cuộn răng cho bộ đệm stator phủ hoặc nắp nhựa	Sau khi bán hàng:	Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Điểm nổi bật:	Máy cuộn máy bay , máy quấn động cơ

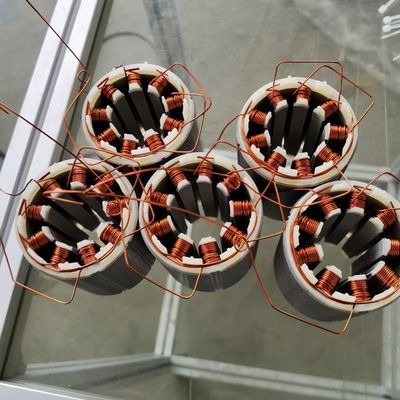

Máy cuộn stator để làm ra cuộn dây trên răng lớp phủ điện tĩnh của khe cắm WIND-NR148-1

Máy cuộn răng stator Ứng dụng:

Làm cuộn dây trên răng cho stator inslot như 36 slot stator,

Máy cuộn statorParameter:

Mô hình	WIND-NR148-1
Đồ bọc	Định vị nhổ
Trạm	Trạm duy nhất
Chiều kính dây	0.1-1.2mm ((theo tốc độ lấp đầy khe cắm stator và chiều rộng khe cắm)
Kích thước của Stator	Độ kính bên ngoài: tối đa 230mm (9,055') Độ kính bên trong:Min.10mm (0,394') Trọng lượng đống: tối đa 10kg (lbs) Chiều dài đống: tối đa 100mm (3.94 ′′)
Cài đặt chương trình	Bước tối đa là 200 bước. Chương trình hệ thống lưu trữ 10 bộ, lớn hơn bộ lưu trữ có thể được tải lên bởi máy tính và tải xuống với bộ lưu trữ không giới hạn.
Tốc độ cuộn	Max.400rpm ((theo kích thước dây, chiều dài ngăn xếp và kích thước stator)
Trục	4 trục
Tổng công suất	8KW
Nhập	AC380V ±10%3 pha 50/60Hz
Nguồn không khí	0.4 ~ 0.7Mpa
Kích thước máy	Khoảng 1000 ((W) × 800 ((D) × 1800 ((H) mm

Câu hỏi và câu trả lời:

1. Thời gian chu kỳ cuộn của động cơ không chải dưới đây là bao nhiêu?

Stator có đường kính bên ngoài 230 mm.

Độ kính bên trong là 167,2 mm.

Chiều dài của stator là từ 10 mm đến 100 mm, nhưng bây giờ chúng tôi có đơn đặt hàng cho 10 mm dài ngăn xếp.

Có 40 vòng quay cho mỗi răng với 4 dây đường kính 0,4 mm song song.

Thời gian chu kỳ: Fhoặc cuộn mỗi stator được đề cập ở trên nó chi phí 10 phút mỗi mảnh

2Chúng ta có cần phải sử dụng lớp phủ điện tĩnh của các khe cắm để sử dụng máy của bạn?

Máy được thiết kế theo chiều dài stator lớn nhất của bạn, cho một stator lớn như vậy, nó phải rất nặng

Ít nhất 5kg, vì vậy trong quá trình cuộn, chúng ta cần thêm một bộ giảm để cho cuộn trơn tru và không bị ảnh hưởng,

Có 40 vòng quay cho mỗi răng với 4 dây đường kính 0,4 mm song song.

Các dây và vòng quay của anh quá nhiều cho khu vực khe cắm,

Các dây lớp trên sẽ nhấn các dây lớp dưới,

Lớp dây trên sẽ rơi xuống,

Đề xuất về tự động hóa gió:

1Chúng tôi đề nghị nắp cách nhiệt và chúng tôi có thể thiết kế nắp

Nếu trình diễn cuộn cho thấy rằng nắp cách nhiệt là cần thiết

Bạn có thể tham khảoMáy cuộn stator lớp phủ điện tĩnh 36 khevideo,

Nó giống như đường vòng của bạn nhưng nó có rất ít vòng (ít hơn 30 vòng)

2Nếu bạn không muốn đầu tư các công cụ để làm cho các nắp nhựa và

Vật liệu phải chịu được 155 độ C.

Bạn có thể sử dụng 0.7mm đến 0.8mm dây đơn thay vì

sử dụng 2 dây có đường kính 0,56 mm hoặc 4 dây có đường kính 0,4 mm

Dưới đây là các mẫu và bản vẽ cần thiết cho việc sản xuất và đưa máy vào sử dụng:

1.Hình vẽ CAD của lớp phủ stator để kiểm tra tốc độ lấp đầy khe cắm

2Biểu đồ cuộn dây

3. dây đồng 1 cuộn đủ để cuộn 2pcs stators

4. Có phải stator có vị trí chỗ nhổ

Phần chính

Không, không.	Tên	Thương hiệu	Nhận xét
1	PLC	YASKAWA
2	Động cơ phục vụ	YASKAWA
3	Màn hình cảm ứng	Weinview
4	Cảm biến	OMRON
5	Đơn vị điện	Schneider
6	Đơn vị khí nén	Xinchen
7	Gói hình quả bóng	NSK
8	Hướng dẫn vít	HIWIN
9	Vành đai hẹn giờ	Cổng
10	Nguồn cung cấp điện	Ý nghĩa tốt
11	Máy kéo	ETA-1000/L-R
12	Máy giảm	Nidec-SHIMPO	Nâng stator cần động cơ giảm

Vui lòng nhấp vào hình bên dưới để xem video của 36slots stator cuộn máy

Máy cuộn kim này với thiết bị servo bốn trục có thể cuộn, chỉ mục, đặt dây, demolding tự động,Loại tiêu chuẩn là linh hoạt để thay đổi công cụ cho BLDC stator với OD dưới 120mm (4.72'), ID 10mm (0.39' 'đến 100mm(3.94' '), chiều cao 100mm ((3.94' '), Trọng lượng chồng stator tối đa:3KGS (6.6 lbs)
