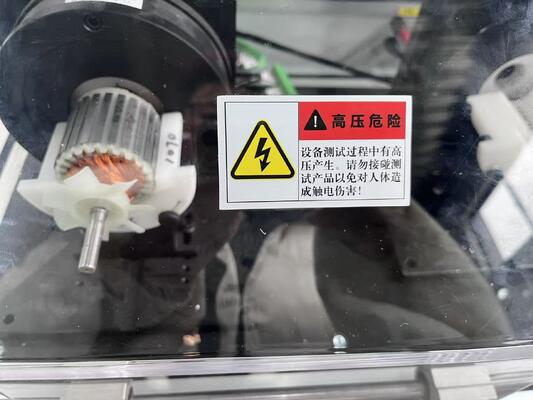

Máy cuộn động cơ AC hai trạm Rotor Analyzer Commutator Bars dưới 96

Bàn thử nghiệm cáp cáp hai trạm Rotor Analyzer Commutator Bars dưới 96 WIND-ATS-300

(1)Ứng dụng

Máy thử nghiệm cáp này kiểm tra cáp với thanh chuyển đổi dưới 96

Xác định nhanh chóng và chính xác các khiếm khuyết của rotor (bức chắn) trong quá trình sản xuất hàn, cuộn dây,

kết thúc, vv, và vị trí của điểm lỗi, để tạo điều kiện cho người vận hành sửa chữa sản phẩm bị hỏng.


Đối với kháng cự nhỏ của kháng cự hàn, hệ thống áp dụng phương pháp đo trực tiếp

và thực sự phản ánh tình trạng hàn của bộ chuyển đổi.

Điện áp của thử nghiệm điện áp cao được tự động điều chỉnh và tạo ra, ổn định và thuận tiện.

c. Tối đa 3 bộ tần số điện chịu được thử nghiệm điện áp đáp ứng nhu cầu của các sản phẩm khác nhau.

d. Tất cả các thông số tiêu chuẩn được tự động đọc trong chế độ một nhấp chuột, đơn giản hóa các

quy trình thiết lập tham số.

e. Thiết kế thiết bị thử nghiệm trạm hai cải thiện đáng kể hiệu quả sản xuất.

Thiết bị được thiết kế theo mô-đun theo chức năng thử nghiệm, do đó công việc ổn định hơn

và bảo trì và bảo trì thuận tiện hơn.

(2)Điểm thử

1. Kiểm tra sức mạnh điện áp (Hi-Power, Hi-pot), thắt và cuộn dây

2. Kháng cách nhiệt,giữa vỏ và cuộn dây

3. Quay để quay cách điện, giữa cuộn và cuộn

4. Kháng lạnh, giữa phân đoạn chuyển đổi và phân đoạn

5Chống hàn, giữa phân đoạn chuyển đổi và điểm hàn cuộn dây

(3)Hoạt động của máy thử nghiệm

Chế độ tải và thử nghiệm có thể được chuyển bằng cách trượt nắp an toàn.

Bảng thử nghiệm bắt đầu thử nghiệm khi nắp an toàn được trượt lên trạm làm việc.

(4)Dữ liệu kỹ thuật

Năng lượng: AC220V ± 10% @50Hz

Áp suất không khí: 0,4-0,6Mpa

Nhiệt độ: 0-45°C

Mẫu thiết bị thử nghiệm cáp chắn cần thiết:

Vui lòng nhấp vào liên kết bên dưới để xem video của nhà sản xuất động cơ sử dụng WIND-ATS series armature tester

https://youtu.be/eiuCEeQbWCo
