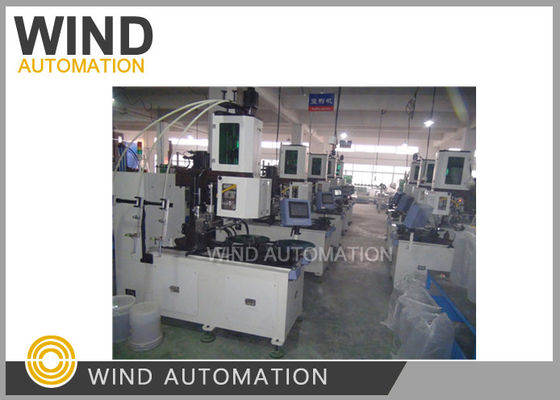

PSC Stator Coil Winding Machine 1-Station hoặc 2-Station Smart Foot Print
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Vòng cuộn cuộn stator động cơ: | Với hệ thống servo không phải loại CNC | So sánh với coil coil thông thường: | Cứu dây đồng |
|---|---|---|---|
| Thước đo dây: | Min. Tối thiểu. 0.1mm (AWG38) 0,1mm (AWG38) | loại tự động hóa: | Bộ lượn dọc hoàn toàn tự động với thiết bị quay |
| Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng | Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
| Điểm nổi bật: | máy cuộn dây stato,máy cuộn dây tự động |
||
Máy cuộn cuộn dây PSC 1 hoặc 2 trạm
Ứng dụng:
WIND-100-VW máy cuộn dọc cuộn cuộn và đặt cuộn để chuyển hình (bản chuyển hình với
sợi có thể được embered trong stator trong quá trình vận hành tiếp theo nêm và cuộn dây cọc máy chèn)
Nó có tính năng là hiệu quả cao,chống dây đồng và phù hợp với các khe mở nhỏ stator với độ lấp cao
tỷ lệ, cũng là dây không phá vỡ trong quá trình hoạt động chèn (phản hồi của người dùng địa phương)
Ưu điểm:
Kích thước máy và chiều cao đống stator của cột động cơ
1. Kỹ sư xác nhận khi nàođộ sâu máy tối đa (trước đến sau) là 70 ′′
2- Bốn.6,8 cột stator tối đa cao ngăn xếp có thể là 4,3'(110mm)
Máy cuộn hai trạm làm việc
1Độ sâu là khoảng 79' do có hai trạm làm việc để xoay xen kẽ,
2. Độ sâu liên quan đến kích thước của cuộn dây 48 khung PSC stator của bạn
|
✓ Tiết kiệm vật liệu |
Tiết kiệm dây Cooper bởi vì không cần phải kết nối cuộn dây riêng biệt
|
|
✓Khu vực hẹp của stator |
Chất lượng cuộn liên tục phù hợp với việc chèn cuộn stator với tốc độ lấp đầy cao
với chiều rộng khe trên1.36mm
|
|
✓Chi phí lao động Tiết kiệm |
Stator cuộn dây máy cuộn dây gió trực tiếp để cuộn dây chuyển tiền nhiệm, người vận hành
không cần phải đặt các cuộn dây vào vị trí, thay vào đó họ chỉ cần đặt trên chuyển
cũ trên máy chèn cuộn
|
|
✓ Chất lượng cuộn tốt hơn
|
So với máy làm cuộn cnc thông thường, WIND-100-VM không chỉ
tiết kiệm dây đồng, nhưng cũng đảm bảo chất lượng cuộn dây trong khi chèn vào
Stator, có dây bọc không bị gãy trong quá trình cài đặt
|
Parameter:
Chiều kính dây:0.2~1.2mm
ID stator tối thiểu: 40mm
Max stator OD:175mm
Chiều dài lõi: 40 - 130mm
Sức mạnh: 380V, 50/60KW
Trọng lượng: khoảng 1100kg
Kích thước: 1900 (L) x850 (W) x3200 ((H) mm
Bảng dưới đây là cần thiết khi bạn gửi yêu cầu
| Thông tin chi tiết về máy stator | |||||||||
| Sơ vẽ lớp | ID stator. (mm) |
Stator OD. (mm) |
Không. | Chiều cao của đống (mm) |
Loại dây (bốm/Al) |
Chiều kính dây (mm) |
Cùng nhau số dây |
Số lần quay mỗi cuộn |
Đường quay cuộn |
