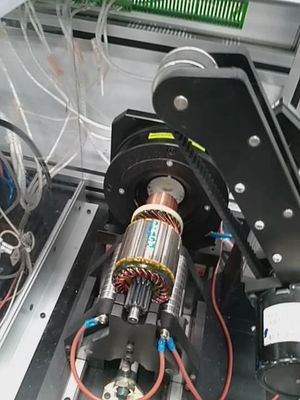

Thiết bị thử nghiệm động cơ khởi động Phanele thử nghiệm tự động Trạm hai
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| mục kiểm tra: | Điện trở DC, Điện trở cách ly, Tăng áp, Hipot | Loại phần ứng: | Phần ứng động cơ khởi động |
|---|---|---|---|
| trạm làm việc: | ga đôi | loại tự động hóa: | Định vị tự động |
| Kiểm tra hiển thị nội dung mục: | Kết quả kiểm tra Hiển thị trực quan từng màn hình một | Các khe cắm cọc: | 13, 17, 19 (một số), 21,23,25,27, 28,29,33 khe (thường xuyên) |
| Điểm nổi bật: | Máy kiểm tra dây chuyền,máy thử phần ứng |
||
Máy kiểm tra chất lượng máy thử nghiệm tự động WIND-ATS-02
(1)Ứng dụng
Bộ máy khởi động lên đến 36 khe cắm
bao gồm 13, 17, 19 (một số), 21,23,25,27, 28,29,33 khe (thường xuyên)
(2)Ưu điểm
a. Định vị tự động, người vận hành không cần phải kiểm tra vị trí ban đầu bằng tay
b. Nhà sản xuất thiết bị khởi động lớn nhất đã đặt hàng hơn 10pcs và 100% hài lòng
Thời gian chu kỳ bảng thử nghiệm: 8 ~ 9s (theo 33bar)
(3)Dữ liệu kỹ thuật
|
Điểm thử
|
Phương pháp thử nghiệm
|
|
Tự kháng Bar to Bar,0.01mΩ~10mΩ (Trình hiển thị ngoài phạm vi OVER)
|
Đo bằng bốn đầu để đảm bảo độ chính xác
|
|
Kháng hàn,0.001mΩ-10mΩ (Trình hiển thị ngoài phạm vi OVER)
|
Đo bằng sáu đầu để đảm bảo độ chính xác
|
|
Kháng chéo 0.01mΩ-10mΩ
|
Đo bằng bốn đầu để đảm bảo độ chính xác
|
|
Dòng điện 100-1000V (100V/thời gian) Tăng nhịp tim:0.5u giây, tần số 1 ~ 40MHz
|
Hình dạng sóng tiêu chuẩn là Write, OK hình dạng sóng là Green, NG hình sóng là Đỏ
|
|
Kháng cách điện DC 500V Thời gian thử nghiệm:1 ~ 10s (0,1s/thời gian)
|
Phạm vi:1~500MΩ Độ chính xác: ≤±5%
|
|
Hipo AC 100-1000V
|
Thời gian thử nghiệm:1 ~ 10s (0,1s/thời gian)
|
(4)Cấu hình chính
Chiếc chip lấy mẫu màn hình cảm ứng: BB Relay:NAIS High voltage Relay:Meder
Các bộ phận khí:Airtec
Năng lượng: AC 220V,50Hz
Áp suất không khí:0.4 ~ 0.6MPa
Nhiệt độ: 0 ~ 45 °C
Kích thước: 950mm*1250mm*580mm
Mã HS:9030390000
(5)Thiết bịPhạm vi dung nạp
Đối với các loại armature, các thiết bị cố định cần thiết và điều chỉnh dung sai là như sau:
1. Bộ chuyển mạch cáp với các thanh khe giống nhau, độ khoan dung đường kính bên ngoài là +4mm
2Khi đường kính bên ngoài của armature thay đổi, thiết bị giữ nên được thay thế
(6)Phần đeo
1.Communication Contact Pins (Một năm đối với loại tự động, nửa năm đối với loại tải thủ công)
2. Chiếc vòng cao su
Hỏi và trả lời
Hãy hỏi:
Nó không rõ với tôi tỷ lệ phần trăm này của 25 30%.
trong hướng dẫn của bạn nói rằng các kết quả sai lệch của 5%.
nhịp đập thay thế từ 1100 đến 1050 ví dụ?
Câu trả lời:
Sử dụng thử nghiệm điện áp cao điện áp xung điện áp dụng cho cuộn dây, Bằng cách phân rã và so sánh dao động
Không gian hình sóng để xác định xem có vấn đề với cuộn dây không,
Kết quả là so sánh của mẫu hình sóng và thử nghiệm hình sóng của khu vực khác biệt, S1-S0/S0 là
Tỷ lệ phần trăm, nó nên nằm trong phạm vi "Judge Uper ((%) ",
Thông thường một số người dùng địa phương của chúng tôi, nhà sản xuất thiết bị khởi động thiết lập nó là 25% ~ 30%.
Và điện áp xung không phải là DC, nó là thay thế,
Ví dụ khi bạn nhập 1000V, nó có thể là 1100V hoặc 1050V,
Kết quả áp dụng điện áp trong hiện tại, tốc độ giải phóng năng lượng là khác nhau mỗi lần, quá
Vì vậy, dữ liệu được hiển thị chỉ là một tham chiếu, nó sẽ khác nhau mỗi lần,
Nói chung, kết quả thử nghiệm Surge là chất lượng hơn là định lượng.
