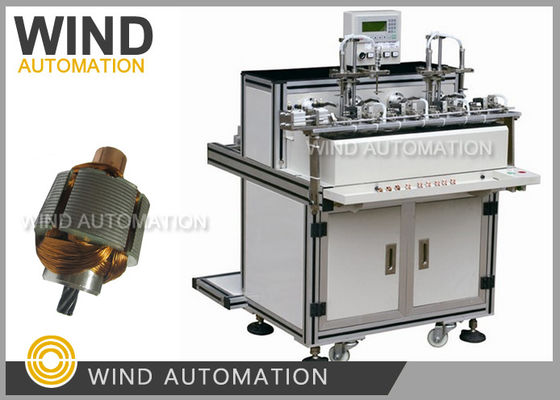

ODD khe Micro Motor Armature máy cuộn Rotor máy cuộn cho 3 / 5 / 7 khe

ODD Slot Micro Armature Rotor Winding Machine cho 3,5 khe WIND-ODD-4

Ứng dụng:

Micro Motor với 3 khe cắm, 5 khe cắm, thậm chí các khe cắm bao gồm công cụ điện, đồ chơi,

Máy bơm máy giặt kính chắn gió, động cơ khóa cửa,phần phụ tùng ô tô

Ưu điểm:

1.Tự động kẹp, tự động cuộn, tự động lập chỉ mục, tự động móc góc chuyển đổi

2- Hiệu quả cao.đây là 4 trạm làm việc, 4 armature có thể được cuộn cùng một lúc

3.Phạm vi đường kính dây là0.08 ~ 0.55mm (AWG23 ~ AWG40)

4. 98% tỷ lệ năng suất trên đảm bảo khi chất lượng chuyển đổi khe là tốt

5. Cho đến nay nó là máy tốt nhất ở Trung Quốc cho cuộn slot loại armature

Parameter:

1. đường kính dây: 0,08 ~ 0,55mm(AWG23 ~ AWG40)

2. Loại giáp: Thậm chí khe như 3,5 khe rotor

3- Chuẩn bị đường kính: 8 ~ 25mm (0.315' đến 1'')

4- Chiều dài đống dây chuyền tối đa: 30mm

5Tốc độ quay động cơ: 0 ~ 3000 rpm

6Chiều dài trục tối đa: 70mm

7.Sức mạnh định số: ≤1,2 kW

8Áp suất cung cấp không khí: 0,4MPa đến 0,8MPa

9Điện áp: AC220V 50/60Hz

10Nhiệt độ môi trường làm việc: 0 °C ~ 45 °C

11. Độ ẩm môi trường làm việc:10% ~ 60% ((không có ngưng tụ)

12.Kích thước máy: 1100*1200*1300mm

13.Kích thước bao bì:1200*1200*1500mm

14Trọng lượng máy: 320kg

15. Trọng lượng bao bì: 430kg

Thông tin cần thiết khi gửi yêu cầu:

1. sơ đồ cuộn bao gồm đường kính dây

2. Hình vẽ lamination armature

Dưới đây là một cách cuộn vòng của rotor 5slots cho ứng dụng động cơ bánh răng DC:

slot 1 đến slot 3

Cổng 2 đến cổng 4

Cổng 3 đến cổng 5

Cổng 4 đến cổng 1

Cổng 5 đến cổng 2

Vui lòng nhấp vào hình bên dưới để xem video
