Máy cuộn vòng tròn hai cánh máy bay / máy cuộn vòng tròn cho rotor 4 cực

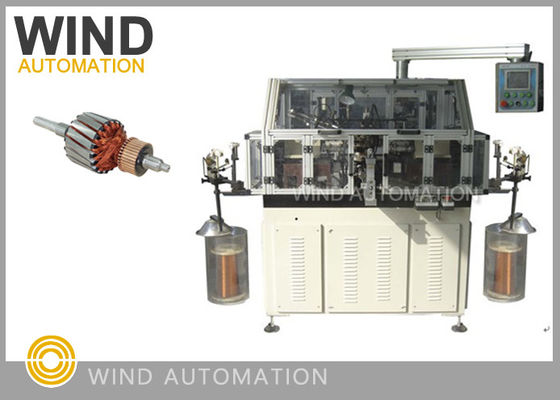

Máy quấn dây cánh tay quay kép tự động cho rôto 4 cực WIND-STR



Ứng dụng:

Máy quấn dây cánh tay quay này WIND-STR là máy quấn dây cánh tay quay tốc độ cao cho sản xuất hàng loạt động cơ

sản xuất cánh tay quay loại móc, Máy xay sinh tố, Máy hút bụi, Máy khoan búa, Dụng cụ điện...



Nguyên lý hoạt động:

Máy quấn dây tự động hoàn toàn này WIND-STR sử dụng cấu trúc cánh tay quay kép, 2 chiếc Mitsubishi động cơ servo điều khiển hai cánh tay quay quay, và 1 động cơ servo định vị Mitsubishi đảm bảo định vị chính xác.

Trong quá trình làm việc, thân cánh tay quay được kẹp chặt bởi hai dụng cụ quấn dây bên trái và bên phải và thiết bị kẹp trục. Khi cánh tay quay hoạt động, dây đi qua bộ giữ dây, bộ căng dây rồi đi vào trục rỗng, đi ra từ bánh xe trượt dây, sau đó dây trượt vào khe cánh tay quay qua bánh xe dẫn dây của cánh tay quay. Sau bước này, cánh tay quay đi vào khe để quấn dây.

Ưu điểm:



1. Tốc độ cực nhanh, trong điều kiện bình thường có thể quấn ở tốc độ 1000~1500 vòng/phút, quấn xong một cánh tay quay trong

    23 giây

2. Thông số quấn dây có thể được cài đặt trên màn hình cảm ứng cho các cánh tay quay khác nhau, vận hành dễ dàng





         12 khe, 12 khe3. Máy quấn dây kép có thể quấn cánh tay quay cân bằng tốt hơn máy quấn dây đơn

Các cuộn dây tạo ra từ trường trong động cơ, có nhiều loại cánh tay quay với các loại dây dẫn quấn khác nhau,

Trong đó, quấn vòng và quấn sóng được sử dụng rộng rãi trong động cơ đa năng, trong khi tạo dây dẹt và dây tròn được sử dụng rộng rãi trong cánh tay quay động cơ khởi động.
Đối với động cơ PMDC, số lượng nam châm và chổi than liên quan đến số cực,
ví dụ với 2 cực, 16 phân đoạn, cuộn dây luôn đối xứng,

Việc sử dụng bước quấn phân số không phải là sự thỏa hiệp thiết kế để tạo điều kiện thuận lợi cho sản xuất tự động và

loại quấn dây bước phân số nói chung được sử dụng, vì nó tạo ra ít tia lửa hơn và vì nó yêu cầu ít đồng hơn, nghĩa là điện trở cánh tay quay thấp hơn.



Bước quấn dây là một sự thỏa hiệp thiết kế, nhưng không phải để tạo điều kiện thuận lợi cho việc chế tạo tự động.



Dữ liệu thông số:

Phạm vi đường kính dây


0.16~1.2 mm

Đường kính ngoài cánh tay quay

20~85 mmChiều dài chồng

10~70 mm

Đường kính trục3~15 mm

Chiều dài trục
nhỏ hơn 250mm


Khe cánh tay quay
