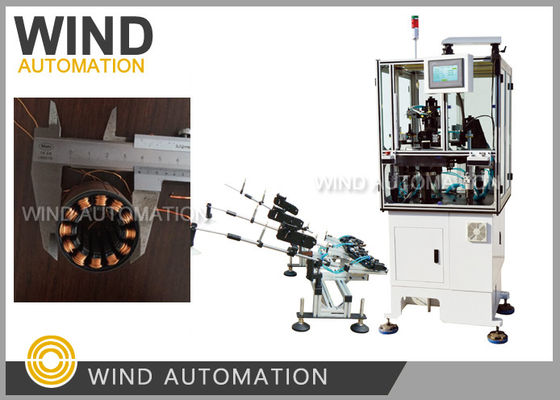

BLDC Motor Stator Coil Winding Machine Needle Type Three Phase
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Điều kiện: | mới | loại quanh co: | Vòng kim thay vì Vòng máy bay |
|---|---|---|---|
| trạm làm việc: | Một trạm 3 kim như ba trạm máy cuộn | Tốc độ quanh co: | 300RPM đến 500RPM theo Máy đo dây |
| Loại tự động: | hoàn toàn tự động | Màu máy: | Yêu cầu trắng hoặc theo yêu cầu của khách hàng |
| Sau bán hàngTốc độ cuộn dây: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài | ||
| Điểm nổi bật: | máy cuộn dây động cơ,máy cuộn dây stato |
||
Máy cuộn vòng ba pha BLDC Motor Stator Coil Needle Type Not Flyer WinderWIND-3A-TSM
Ứng dụng:
BLDC dây chuyền kim vòng của ba pha động cơ như Máy may, máy nén điều hòa không khí,
Máy nén tủ lạnh,bơm nước ứng dụng ô tô, động cơ bơm nhiên liệu với 6 cột, 9 cột, 12
cột hoặc 18 cột
Ưu điểm:
✔3 kim gió 3 khe cùng một lúc, rộng hơn có thể hoàn thành cuộn trong3 lần cho 9poles BLDC stator
✔ Có thể xoay 6, 9, 12 cực stators đó là nhiều của 3slots
✔ Tốc độ cuộn có thể được đặt theo đường kính dây khác nhau từ 0,08mm đến 1,2mm,
và stator trọng lượng nặng hoặc nhẹ, cao xếp lớn hoặc nhỏ, có apation tốt mà không có sơn
Tính năng:
Máy cuộn stator động cơ không chải WIND-3A-TSMđược thiết kế để sản xuất nhiều cực 3phase stator
Đường xoay của nó có hình vuông,Nó làm dây bọc và sắp xếp cùng một lúc và tự động.
Các khe chuông kim cuộn, sắp xếp, chỉ mục, vị trí dây cầu, dây cắt là hoàn toàn tự động.
Parameter:
Chiều kính dây: 0,08 ~ 1,2mm (AWG17 ~ AWG39)
ID stator: 15 ~ 65mm
Chiều dài lõi:7-110mm
Đánh đường số 0-99999
Tùy chọn hoạt động: bước / tự động
Cột stator: 6 cột, 9 cột, 12 cột, 18 cột (được tùy chỉnh)
Áp suất không khí: 5 ~ 7 kg / cm2
Năng lượng:2KW, AC220V 50/60Hz
Trọng lượng: khoảng 450kg
Kích thước: 1600 ((L) x1100 ((W) x1400 ((H) mm
Máy cuộn stator BLDC WIND-3A-TSM sử dụng kim để cuộn cuộn trực tiếp đến stator, không giống như
một số stator bên ngoài hoặc một số máy cuộn máy bay DC phổ quát, dây chỉ di chuyển trong khe cắm,
Vì vậy, đối với máy cuộn kim, phải có đủ không gian cho chuyển động của kim.
Nếu bạn cần mua máy, bạn cần phải nói với nhà cung cấp máybản vẽ stator và
chiều cao, bao gồm kích thước rộng khe cắm quan trọng để kiểm tra đủ không gian để di chuyển kim.
Máy cuộn kim WIND-3A-TSM làm 3 lần cuộn cùng một lúc.
Một số nhà sản xuất stator BLDC đang xem xét sử dụng khe cắm lệch trong động cơ BLDC của họ, như thiết kế lệch
có thể có được tốc độ lấp đầy khe cắm tốt hơn và luồng từ tính, cho đến nay ngay cả một số nhà sản xuất máy móc Ý có thể
Vì vậy, nếu bạn xem xét sử dụng lệch, bạn có thể phải làm cuộn dây chuyền
thủ công hoặc chọn một máy cuộn cuộn đắt tiền.
Câu hỏi và câu trả lời:
1Loại cuộn kim stator nào chúng ta nên chọn cho stator của chúng tôi trong bản vẽ kèm theo?
Máy cuộn WIND-3A-TSM với thiết bị servo indexing cuộn
và góc swing cam thiết bị là rất phù hợp để cuộn stator của bạn metioned trong bản vẽ,
nó là rất ổn định trong cuộn dây lớn và nhỏ, nâng hoặc ánh sáng BLDC động cơ máy nén stators.
2.Bạn cũng có thể ước tính thời gian cuộn của thiết kế của chúng tôi,chúng ta có thể sản xuất bao nhiêu stator
trong một giờ?
Theo dữ liệu cuộn của bạn, số vòng quay 27, đường kính dây 0,8mm,
tốc độ cuộn chúng tôi đề xuất là 300RPM, và nó mất khoảng 1 phút để có được 1pc stator vết thương,
Trong một giờ bạn có thể có được hơn 60 chiếc.
3Chúng ta sẽ cung cấp danh sách vật liệu nào cho dấu vết máy móc?
Dưới đây là các mẫu cần thiết cho việc sản xuất và đưa máy vào sử dụng:
1. Đồ đạc stator 5pcs mà không có cuộn dây
2. 1 bộ stator vết thương.
3. dây đồng 1 cuộn đủ để cuộn 15pcs stators
Vui lòng nhấp vào hình bên dưới để xem video
