Máy thử nghiệm máy stator động cơ DC với vật cố định khí nén

Động cơ DC Stator Kiểm tra Máy phân tích chất lượng WIND-DTS

1Ưu điểm

1) Thiết bị kẹp nhanh có thể được lắp đặt cho 3 dây đầu

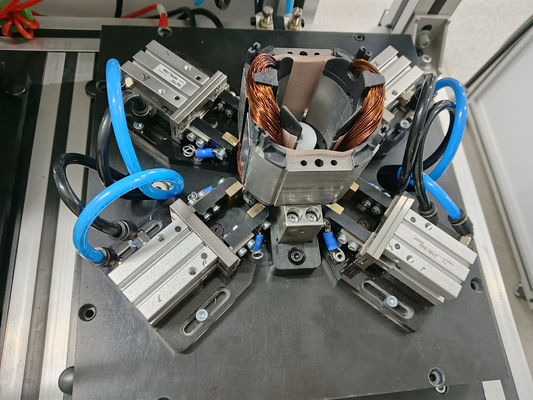

2) PneUmatic fixutre được sử dụng rộng rãi để kiểm tra 3 dây đầu hoặc 6 dây cuối

2.Điều thử nghiệm: tất cả các mục thử nghiệm có thể được thực hiện một mình hoặc cùng nhau.

1) Kiểm tra kháng đồng điện

Phạm vi thử nghiệm:0.01W - 1000W

Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)

Độ khoan dung: ± 0,5 %

Phương pháp thử nghiệm:Bốn điểm, với chức năng điều chỉnh nhiệt độ xung quanh tự động

2) Thử nghiệm điện dẫn ((bao gồm thử nghiệm cân bằng 3 pha)

Phạm vi thử nghiệm: 10mH 500mH

Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)

Độ khoan dung: ± 2,5%

Phương pháp thử nghiệm:Bốn điểm

3)Bật để xoay cách điện

Điện áp cao xung: 100V-3000V (100V / bước)

Điểm cao nhất của xung: 0,5msec

Tần số lấy mẫu: 1-40 MHZ

Vòng thử nghiệm: 6 vòng (có thể mở rộng quy mô)

Độ khoan dung: ± 2,5%

Phương pháp đánh giá: đánh giá sự khác biệt diện tích (có tính nhạy cảm với độ thấm và mất năng lượng)

Hình sóng tiêu chuẩn là trắng, hình sóng OK là xanh lá cây, hình sóng NG là đỏ

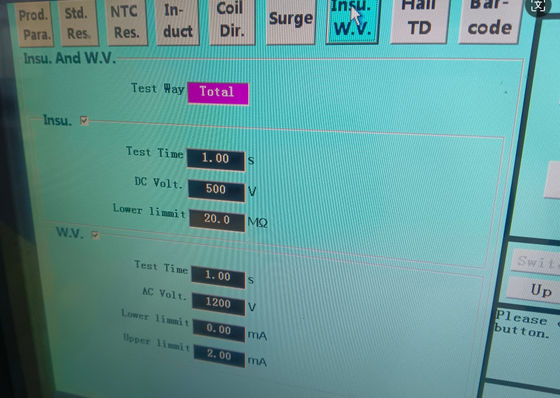

4)Kháng cách nhiệt

Điện áp:DC500V /1000V

Thời gian thử nghiệm:1-10s (được điều chỉnh)

Phạm vi đánh giá:1-1000 MW

Độ khoan dung: ± 2,5%

5)Khuyết nhiệt giữa các pha

Điện áp:DC500V /1000V

Thời gian thử nghiệm:1-10s (được điều chỉnh)

Phạm vi đánh giá:1-1000 MW

Độ khoan dung: ± 2,5%

6) Interphase hypot

Điện áp:AC100-3000V (100V/bước)

Thời gian thử nghiệm:1-10s (được điều chỉnh)

Phạm vi đánh giá:0.1 mA -- 20 mA

Độ khoan dung: ± 2,5%

7)Hipot ((với phát hiện cung)

Điện áp:AC100-3000V (100V/bước)

Thời gian thử nghiệm:1-10s (được điều chỉnh)

Phạm vi đánh giá:0.1 mA -- 20 mA

Độ khoan dung: ± 2,5%

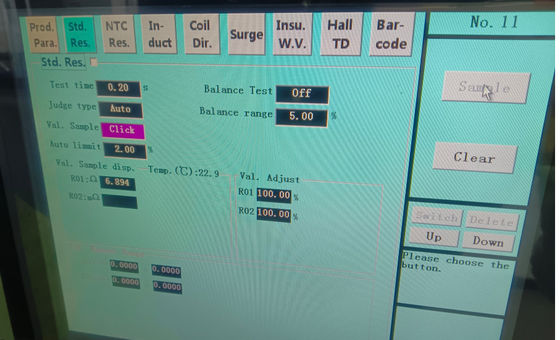

8)Cân bằng kháng cự

Phương pháp thử nghiệm: lấy mẫu điện trở DC

Thời gian thử nghiệm:0.1s

Phương pháp đánh giá:Phương pháp tỷ lệ phần trăm được áp dụng để đánh giá sự khác biệt của kháng đồng giữa các cuộn dây.

3- Thời gian thử nghiệm.
