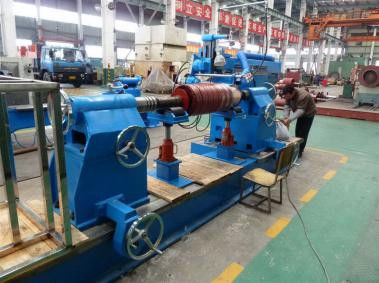

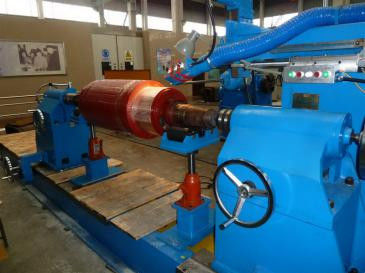

Máy cắt giảm CNC để cắt máy động cơ DC Mica

Máy cắt giảm bộ chuyển đổi cho cắt bộ máy DC Mica Indexing thủ công WIND-ZCN072-5

Thông số kỹ thuật của máy cắt giảm WIND-ZCN072C-5

Máy cắt giảm bộ chuyển đổi WIND-ZCN072-1:

Các thiết bị này bao gồm cơ thể máy chủ, ống dẫn cố định, ống dẫn có thể điều chỉnh được, thiết bị kiểm soát số, bàn trượt máy và cơ chế thành phần máy.

Thiết bị bao gồm máy chính, ngón tay đeo khung đuôi cố định, ngón tay đeo có thể điều chỉnh với kẹp, thiết bị lập chỉ số CNC, máy trượt servo và cơ chế lắp ráp servo cắt giảm.Các bộ chuyển đổi dưới giá indexing thông qua servo motor thiết bị indexing CNC, sau khi việc cung cấp và định vị đầu cắt giảm được định vị bởi hệ thống CNC servo, việc gia công CNC tự động được thực hiện,và được trang bị một bộ các thiết bị thu gom chất thải và hút bụi.

技术参数:TCác thông số kỹ thuật:

1. 操作高度:工件中心离地1200mm

Chiều cao hoạt động: trung tâm của mảnh làm việc là 1200mm từ mặt đất.

1. 工件铁芯直径:最大F1200mm ((顶针中心高600mm)

Độ kính lõi sắt của mảnh làm việc: tối đa φ1200mm (độ cao trung tâm ngón tay cái 600mm).

1. 工件换向器直径: tối đaF800mm

Chuẩn mực của bộ phận làm việc: tối đa Φ800mm.

1. 工件转轴长度:3000mm

Chiều dài trục quay của mảnh làm việc: 3000mm.

1. 变向器长度:最大500mm

Chiều dài của bộ chuyển đổi: tối đa 500mm.

1. 刻槽 刀直径:Ф23mm, ¥刀离地1000mm

Chiều kính máy cắt phay rãnh: φ23mm, máy cắt phay từ mặt đất 1000mm

1. 刻槽 刀转速:2800r/min,功率1.5千瓦

Tốc độ cắt cắt rãnh: 2800r/min, công suất 1,5kW

1. 工件转子重量:最大5

Trọng lượng rotor của mảnh làm việc: tối đa 5T

9, phân đoạn sử dụng máy điện phục vụ, nhập cho sử dụng máy điện phục vụ.

Chỉ mục bằng động cơ servo, cho ăn bằng động cơ servo.
