Thiết bị kiểm tra hình tròn cho động cơ DC hoặc động cơ phổ quát duy trì liên lạc ổn định

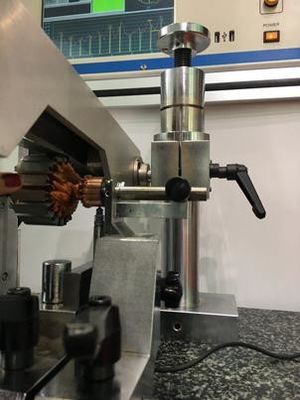

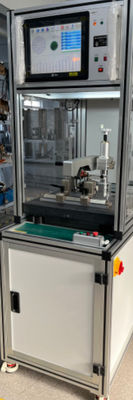

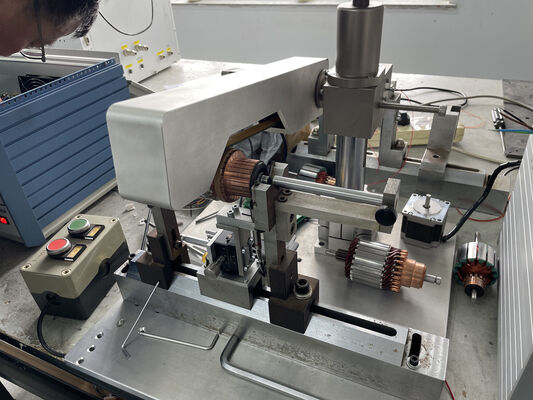

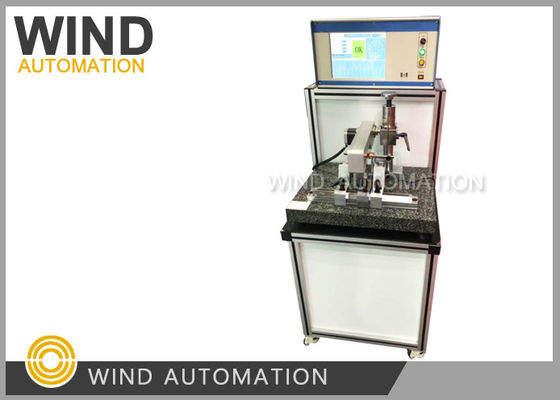

Thiết bị kiểm tra hình tròn bộ chuyển đổi thông tin liên lạc tốt cho động cơ DC chải WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1)Mục đích thử nghiệm hình tròn của bộ chuyển đổi

Nếu bộ chuyển đổi không phải là tròn, điều này làm tăng cơ hội của việc sử dụng bàn chải gia tăng trên bàn chải DC

Động cơ armature, cũng như một sự gia tăng trong vòng cung và lửa của bộ chuyển đổi do đó phá hủy các

Vòng tròn tốt là rất quan trọng đối với hiệu suất armature.

Kiểm tra độ tròn của bộ chuyển đổi là quan trọng bởi vì bộ chuyển đổi là bề mặt tiếp xúc điện trượt của động cơ DC hoặc động cơ phổ quát.

Nếu nó không đủ tròn, các bàn chải không thể duy trì sự tiếp xúc ổn định trong quá trình xoay.

1. Sắt và cung của bàn chải
   Một bộ chuyển đổi ngoài vòng làm cho bàn chải bật lên và xuống trong quá trình quay. Điều này gián đoạn phá vỡ liên lạc và tạo ra vòng cung điện (súc).

• bề mặt chuyển đổi
• bàn chải carbon
• cách nhiệt gần đó

2. Tăng mài mòn bàn chải
   Độ tròn kém gây ra áp suất không đồng đều giữa bàn chải và bộ chuyển đổi.

• tiêu thụ bàn chải nhanh chóng
• Ống chải không đồng đều
• chi phí bảo trì cao hơn

3. Không ổn định hiệu suất điện
   Thay đổi áp suất tiếp xúc thay đổi kháng tiếp xúc.

• dòng không ổn định
• biến động mô-men xoắn
• tiếng ồn điện từ
• hiệu quả giảm

Trong động cơ chính xác, ngay cả sự kỳ dị nhỏ cũng có thể ảnh hưởng đáng kể đến hiệu suất.

4. Động cơ và tiếng ồn
   Một bộ chuyển đổi lập dị cư xử như một bề mặt quay không cân bằng.

• rung động
• tiếng ồn
• mệt mỏi cơ học

5. Nguy cơ hư hỏng thanh chuyển đổi
   Các tác động và sưởi ấm địa phương có thể làm nới lỏng các phân đoạn chuyển đổi (cột) hoặc cách ly mica nứt.

• Các thanh nâng
• mạch ngắn
• thất bại rotor thảm khốc

6. Tầm quan trọng đối với động cơ tốc độ cao
   Ở RPM cao hơn, ngay cả những lỗi tròn nhỏ cũng trở nên khuếch đại bởi vì các tác động của bàn chải xảy ra thường xuyên hơn và với lực lớn hơn.

• động cơ ô tô
• Công cụ điện
• Động cơ máy hút bụi
• Động cơ khởi động

Mục đích sản xuất điển hình
Trong sản xuất động cơ, thử nghiệm hình tròn thường được sử dụng để xác minh:

• Chất lượng quay/mài sau khi gia công
• Độ tập trung của trục và bộ chuyển đổi
• biến dạng sau khi đúc hoặc đúc nóng
• độ chính xác lắp ráp

Phương pháp kiểm tra chung

• Đo lượng dòng chảy của chỉ số quay số
• Máy kiểm tra hình tròn
•
•
• V-block + chỉ số
• Hệ thống đo không khí
• Hệ thống kiểm tra laser trực tuyến

Các thông số liên quan thường được kiểm tra cùng nhau:

• TIR (Total Indicator Runout)
• độ đồng tâm
• hình trụ
• Sự khác biệt chiều cao phân đoạn (bảng cao)

Trong thực tế, dòng chảy chuyển đổi quá mức là một trong những nguyên nhân gốc phổ biến nhất của các vấn đề gây ra chớp bàn chải trong sản xuất động cơ DC.

(2)Dữ liệu kỹ thuật

(3)Đặc điểm

1Cảm biến LVDT chính xác cao được sử dụng để đo độ tròn, kết hợp các cảm biến analog và

Phương pháp lọc kỹ thuật số trong thực hiện một sự ổn định cao và truy cập nhanh vào tín hiệu cảm biến, để đảm bảo

độ chính xác cao của tín hiệu cảm biến.

2. Động cơ bước được sử dụng như một nguồn điều khiển đo lường, kết hợp với bộ phận cao được điều khiển bằng động cơ

và xung tốc độ cao, đảm bảo các động cơ để chạy như trơn tru liên tục và các điểm đo

Phân bố bằng cách.

3Các thuật toán nhận dạng dữ liệu khe cắm bộ chuyển đổi là duy nhất, để đảm bảo rằng kết quả đo của

các dữ liệu không bao gồm các khoảng trống và các dữ liệu cạnh khoảng trống, để đảm bảo tính xác thực của

kết quả đo.

4Khi nó được đo trên thanh chuyển đổi cũng hoàn thành việc phát hiện bề mặt chất lượng hình tròn

trục trung tâm cùng một lúc, để tìm ra chính xác hơn qulity armature.

(4)Ưu điểm cạnh tranh

1Chất lượng quay bề mặt bộ chuyển đổi là một trong những yếu tố quan trọng ảnh hưởng đến hiệu suất

của armature, kiểm tra kịp thời quay qulity của bộ chuyển đổi có thể cung cấp một phương tiện hiệu quả của kiểm soát

Chất lượng rèn.

2.Các WIND-RM-10 Rotor roundness tester có thể phát hiện vòng tròn armature chuyển đổi nhanh chóng và

chính xác, nó là một cách nhanh chóng và trực tiếp để biết tình trạng sản xuất armature, có thể kiểm soát

chất lượng sản phẩm kịp thời, kiểm soát quy trình sản xuất và đảm bảo chất lượng sản xuất armature.

3. Độ chính xác cao, không rỉ sét, rỉ sét, axit và kiềm, không nam châm, không biến dạng, chống mòn tốt,

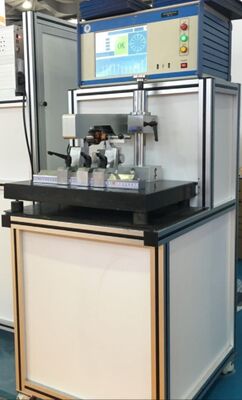

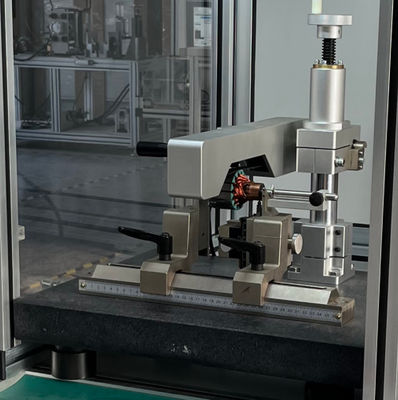

đá cẩm thạch được sử dụng như một nền tảng đặt, V ghế được đặt trên nền tảng đá cẩm thạch, và vị trí

Các thành phần (và các bộ phận điều khiển thanh kết nối) điều khiển rotor

(và các bộ phận truyền động thanh kết nối) với hai cặp cơ chế đòn bẩy liên kết đòn bẩy đồng bộ

Kẹp Rotor chặt chắc đảm bảo xoay tròn trơn tru của rotor, đảm bảo độ chính xác của thử nghiệm.

Tóm lại, mô hình tiện ích cải thiện mức độ tự động hóa của bộ kiểm tra tròn rotor trong

công nghệ hiện có, cải thiện hiệu quả sản xuất, tiết kiệm nhân lực,

và cải thiện độ chính xác thử nghiệm của máy thử tròn.

https://youtu.be/dJMY6JVncCYPhiên bản tiếng Anh để kiểm tra độ tròn
