Máy chèn giấy Liner Slot WIND-IP-3

Máy chèn giấy lót khe stato động cơ quạt rôto ngoài WIND-IP-3

Ứng dụng:

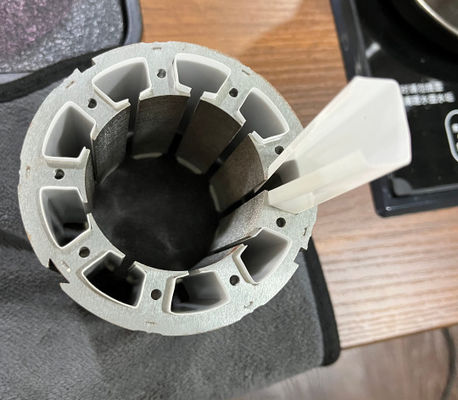

Máy chèn giấy này tạo hình, cắt và chèn giấy cách điện polyester vào khe stato động cơ BLDC,

quá trình bao gồm tạo hình, cắt, chèn, lập chỉ mục đến khe tiếp theo,

lặp lại hành động cho đến khi tất cả các khe ứng dụng đã được thiết lập hoàn thành,

1. Máy tạo hình và chèn giấy này bao gồm một bộ động cơ 0.75KW, một bộ giảm tốc có phanh, một bộ băng tải giấy và hộp cấp liệu bao gồm bánh răng khía, một bộ dụng cụ, một tủ cũng như khung thân.

2. Máy chèn khe này áp dụng hành động cơ khí hoàn toàn. Hộp cấp liệu đưa giấy cách điện vào dụng cụ, được trang bị đáy dụng cụ, kim đục và dao cắt. Khi giấy được gửi đến vị trí, dao cắt giấy cắt giấy và đẩy nó vào đáy dụng cụ. Tiếp theo, kim đục xuống, ép giấy vào dụng cụ, ép nó, sau đó đục nó lên, để chèn giấy đã tạo hình vào thân phôi. Sau đó, kim quay trở lại, bộ chia quay, bánh răng di chuyển về phía trước. Một khe được hoàn thành, sau đó chèn khe thứ hai. Máy được trang bị công tắc cảm ứng trên trục quay và nó sẽ tự động dừng sau một chu kỳ.

3. Máy chèn giấy cách điện này có thể tự động chèn giấy, việc nạp và dỡ được thực hiện thủ công. Cần có cuộn giấy để chèn giấy. Chiều rộng phải bằng chiều dài chồng phôi.

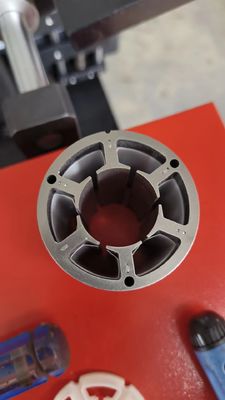

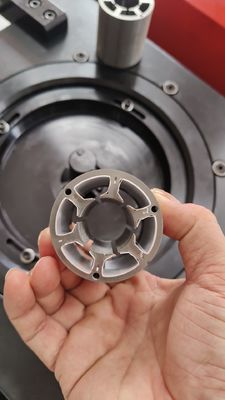

4. Máy lót khe stato động cơ BLDC này phù hợp với phôi stato có 8 ~ 48 khe. Nó có thể tự động cấp giấy, tạo hình và xoay góc. Giấy phải được chèn vào khe một cách chính xác.

Câu hỏi của Khách hàng Nhà sản xuất Động cơ:

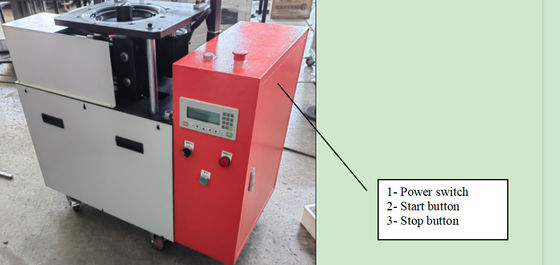

Bạn có hướng dẫn sử dụng về cách vận hành máy chèn giấy không?

Trả lời của Wind Automation

https://youtu.be/Xu68ZYUudmg

Vui lòng nhấp vào ảnh bên dưới để xem video hoạt động của máy chèn giấy động cơ quạt
