Yếu tố quan trọng: | Hình dạng tóc Pin đáp ứng ID,OD,Height | trạm làm việc: | máy kết hợp |
---|---|---|---|
Kích thước dây xử lý: | 3mm*8mm, AWG9, AWG0 | Quá trình tạo hình kẹp tóc: | Cắt, loại bỏ men, hình thành |
Thời gian chu kỳ: | Thời gian chu kỳ liên quan đến chiều dài dây | Mã HS: | 84798110 |

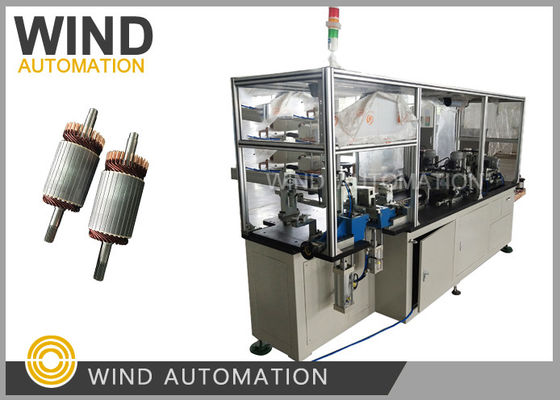

Hairpin hình thành dây dẫn cuộn dây tóc cuộn dây hình chữ nhật tự động hình thành máy WIND-AWF series
(1)Ứng dụng:
Máy khởi động xe hơi năng lượng thấp
(2)Ưu điểm:
Thời gian chu kỳ kẹp tóc |
Thời gian chu kỳ theo chiều dài và hình dạng dây là 2,5s đến 5s mỗi mảnh
|
Chiều dài cho ăn |
Điều khiển bằng động cơ phụ trợ, điều chỉnh
|
Quá trình hình thành kim tóc |
Đặt thẳng, truyền dây, loại bỏ men ((thời gian trung bình của dây ép), cắt, hình thành (ba xi lanh để cắt, hình thành và xoắn U)
|
(3)Quá trình tạo hình:
1. Load hình chữ nhật cuộn dây trong đơn vị cấp tự động.
2. Đặt thẳng cuộn dây
3. Xóa trên mặt trên và dưới của cuộn dây ️ Phương pháp nghiền hoặc phương pháp cắt
4. Xóa bên trái và bên phải của cuộn dây ️ Phương pháp nghiền hoặc phương pháp cắt
5. Chamfer hình thành trong cuộn
6. Nạp động cơ servo
7. Cắt cuộn ️ Chiều dài yêu cầu
8. U hình thành
9. hình dạng cuối cùng hình thành xoắn
10Đưa chân cuối cùng đến Chuột trọng lực.
(4)Cấu hình:
1Mitsubishi PLC, màn hình cảm ứng 10 inch.
2.Taiwan HIWIN hướng dẫn tuyến tính và mô-đun, đường dây động cơ Delta.
3. Động cơ giảm độ chính xác hành tinh Nicholas Đài Loan.
4Các bộ phận khí nén và van điện tử của Taiwan AIRTAC
Hairpin hình thành cho armature khởi động là một trong các quá trình sản xuất armature và dưới đây thông tin được yêu cầu để kiểm tra khi bạn gửi câu hỏi
1. Hình vẽ dây dẫn hình | Để kiểm tra kích thước của dây dẫn và góc của kích thước R |
2. Hình vẽ lamination armature | Để kiểm tra sự phù hợp của dây hình thành mà sẽ được đưa vào khe cắm armature bằng máy hoặc bằng tay |
3. Mẫu thắt lưng với dây hình thành được đưa vào | Để kiểm tra và sản xuất công cụ theo mẫu thực tế |
Vui lòng nhấp vào hình bên dưới để xem video
