Starter Bar hình chữ nhật Hairpin Winding cho ngành công nghiệp ô tô sản xuất động cơ
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Ứng dụng dây dẹt: | Máy uốn dây cho kẹp tóc | trạm làm việc: | Máy kết hợp tạo hình dây |
|---|---|---|---|
| Kích thước dây xử lý: | Dây dẫn phẳng khởi động dưới 3 mm * 8 mm | Quá trình tạo hình kẹp tóc: | Cho ăn, căn chỉnh thẳng, cắt và đục lỗ, dỡ hàng |
| Thời gian chu kỳ: | Chọn chiều dài từ 5 đến 8cm mỗi mảnh | Mã HS: | 84798110 |
| Động cơ truyền động năng lượng mới dây dẹt: | 1KW đến 150KW | Sau khi bán hàng: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Starter Bar hình chữ nhật Hairpin Winding cho ngành công nghiệp ô tô sản xuất động cơCơn gió
(1)Ứng dụng:
Starter Bar Rectangle Hairpin Máy cuộn được thiết kế cho động cơ ô tô, động cơ ô tô điện thuần túy, động cơ ô tô lai,
Động cơ xe nâng điện, động cơ xe ba bánh điện, động cơ xe du lịch, động cơ công cụ điện và các động cơ khác của ngành công nghiệp ô tô.
(2)Ưu điểm:
| Xây dựng kim tóc | Tùy chọn | Nhận xét |
| Bỏ hàng |
Kích thước cuộn dây để giữ dây cho Wind Automation để thiết kế thiết bị Wire dereeling |
|
| Đặt thẳng | ||
| Xóa men | Phương pháp cắt có thể nghiền hoặc cắt theo tình huống thực tế | |
| Bộ cấp | Mã hóa | Chiều dài cho ăn có thể được thiết lập trên màn hình cảm ứng, điều khiển bởi servo motor |
| Cắt | Áp lực xi lanh để kiểm soát, cũng có thể hình dạng cắt | |

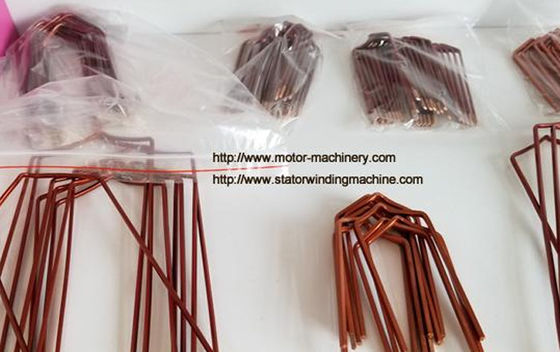

| Xây dựng | Các hình thành góc, kích thước nên phù hợp stator, bản vẽ chỉ để tham khảo | |
| U cong | Giữ một bên, xoay bên kia | Xây dựng bằng cách tách hoặc tạo hình đấm |
| Thời gian chu kỳ hình thành chân tóc | 4~5s/pc (chiều dài 300mm) 6~8s/pc | Khoảng 4 đến 5 giây cho mỗi gốc (chiều dài dây 300mm) |
tự động thẳng cuộn thô,loại bỏ men bốn bên bằng cách nghiền hoặc cắt ((bề mặt phẳng, bề mặt bên cùng một lúc Chamfer), hút hút bụi hút bụi công nghiệp tự động,Nạp động cơ servo, bộ mã hóa kiểm tra nếu servo động cơ gửi cùng một chiều dài mỗi lần phát hiện, cắt, hình thành,
(3)Parameter:
Điện áp cung cấp điện: 3Φ-380V±10% 50H
Áp lực nguồn không khí: 0,5 ~ 0,7Mpa
Chiều dài loại bỏ sơn: 0~50mm
Chiều dài truyền dây: 150~400mm
Thời gian chu kỳ: 6 đến 8 giây cho chiều dài 300 mm
Kích thước dây được xử lý: 3 * 8mm
(4)Cấu hình:
1Mitsubishi PLC, màn hình cảm ứng 10 inch.
2.Taiwan HIWIN hướng dẫn tuyến tính và mô-đun, đường dây động cơ Delta.
3. Động cơ giảm độ chính xác hành tinh Nicholas Đài Loan.
4Các bộ phận khí nén và van điện tử của Taiwan AIRTAC
5Các bộ phận của Schneider Electric, nguồn điện chuyển mạch Mingwei.
6- Đẹp hàn, phun bề mặt, màu: xám.
7. Toàn bộ phần của khung khung nhôm, chỉ báo tín hiệu ba màu.
8. Phần khuôn của khuôn thép xử lý làm tắt chân không.
9Để sơn một phần sử dụng phương pháp đâm thủy lực, đâm một phần của thiết bị điều chỉnh vị trí
Vít điều chỉnh, chân không tự động.
10. Cắt một phần của việc sử dụng xi lanh đâm.
11. uốn cong hình U phần của việc sử dụng bấm xi lanh.
12. 150L hệ thống thủy lực thiết lập.
13. 3KW bộ máy hút bụi tự động.
14Một bộ máy xả tự động.
