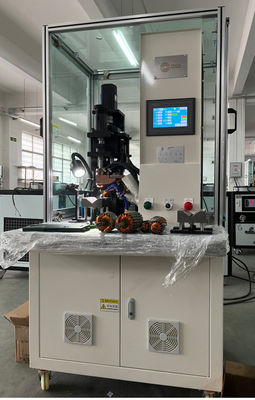

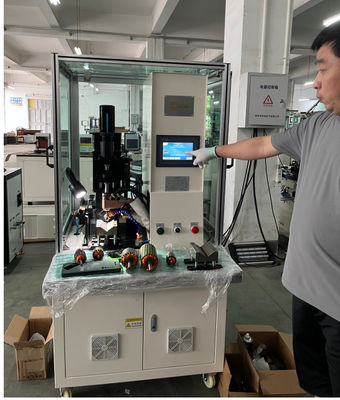

DC Motor Armature Commutator Welding Soldering Fusing Machine Máy ghép nóng

Máy hàn điểm nguồn điện DC cho bộ chuyển mạch cáp nối nóng WIND-DC-CW003

(1)Ứng dụng:

Phòng chống động cơ PMDC với bộ chuyển đổi móc, bộ chuyển đổi nâng

(2)Ưu điểm:

(3)Câu hỏi và câu trả lời của máy hàn hợp:

1- Mỗi phân đoạn có thể điều chỉnh dòng chảy và thời gian không?

--- Tôi nghĩ câu hỏi của bạn là về việc đạt được chất lượng hợp nhất đồng đều và liên tục cho mỗi phân khúc,

Máy cung cấp năng lượng DC với dòng điện đầu ra cao requency là thậm chí và không đổi, có thể đảm bảo thậm chí chất lượng hàn,

Trên màn hình thiết lập tham số máy, có 6 phần hàn hiện tại và thời gian thiết lập cho armature với nhiều móc như 63 móc,

và cho một 24 hook chuyển đổi, bạn có thể chia các tham số hàn 3 giai đoạn bằng cách thiết lập Bar. không như 1 + 22 + 1 = 24 hoặc chia các thiết lập để thiết lập 1 + 1 + 1 + 2 + 3 + 16 = 24

xem xét thời gian sưởi ấm cho thanh điện và tình hình thực tế,

Trong sản xuất thực tế, một số người dùng chỉ đặt số thanh trong phần 1 là 24,

2- Làm thế nào để kiểm soát khoảng cách điện cực?

--- Khoảng cách được đề xuất là khoảng 1,5mm đến 2mm, nên hơn 1mm trong trường hợp OD bộ chuyển đổi có một số khác biệt

Bạn có thể kiểm tra bởi một commidity dày 1.5mm như một Plug gauge

3- Có bất kỳ sợi dây thừng nào để đo và đưa ra khoảng cách này không?

--- Không còn thăng bằng, chỉ cần quan sát người vận hành,

4- Làm thế nào áp lực áp dụng bởi điện cực vào móc được điều chỉnh và kiểm soát?

--- Với kích thước khác nhau của xuân nén áp lực có thể được điều chỉnh, cho điều khiển thô với xuân, cho điều khiển nhẹ với vít trên

và loại cuối cùng WIND-TMI-3 với động cơ servo để điều chỉnh áp suất

5- Có bất kỳ tế bào tải để kiểm soát áp suất này không?

--- Chưa

Wind Automation máy ép thủy lực và máy ép servo cho máy chuyển đổi,

vị trí trục có loại pin tải có thể kiểm soát và hiển thị áp suất,

Chúng tôi sẽ áp dụng điều này cho máy nén mới WIND-TMI-3 với thiết bị áp lực servo sau,

Điều này sẽ được áp dụng cho người dùng địa phương yêu cầu đầu tiên

6- Làm thế nào mà dòng chảy hợp nhất được kiểm soát, nó được giữ ổn định?

--- Dòng điện liên tục được điều khiển bởi điện áp

7- Các bước của chu kỳ hợp nhất là gì, mỗi phần của chu kỳ này được điều chỉnh như thế nào? (Rất quan trọng)

--- Chu kỳ hợp nhất là điện cực chạm vào móc chuyển đổi, sau đó nhấn vào móc chuyển đổi, giữ áp lực và giải phóng

Vui lòng kiểm tra đồ họa của chu kỳ hợp nhất trên ảnh đính kèm

Chu kỳ này liên quan đến bốn yếu tố,

các điện cực và hook chuyển đổi tiếp xúc diện tích mặt, giá trị áp lực, giữ thời gian áp lực, điện áp hợp nhất

Bạn có thể có được một chu kỳ tốt nhất bằng cách làm việc theo nhóm của bốn yếu tố này,

Thời gian chu kỳ của WIND-TMI-3 có thể đạt được là 0.4 giây mỗi khe, nhanh nhất ở Trung Quốc động cơ armature máy hợp nhất cho đến nay

Tần số cao 15KHz đảm bảo dòng DC đầu ra thuần túy, trong khi một số máy hợp nhất 2KHz, 4KHz không phải là tần số cao

Các dòng điện liên tục có thể đảm bảo hợp nhất mỗi phân đoạn mà không ngần ngại, do đó, nguồn cung cấp điện DC nhanh hơn và tiết kiệm điện

8- Có bất kỳ dấu hiệu cảnh báo nào cho sự hợp nhất không tốt?

--- Có, máy có chức năng này

(4)Máy hòa tan:

Chiều kính dây: 0.01 ~ 1.2mm

OD thiết bị bảo vệ: 20~100mm

Chiều cao đống giáp: 10~100mm

Bộ chuyển đổi OD:8~70mm

Nguồn không khí:5 ~ 7KG/cm2

Năng lượng hàn: 10 ~ 30KW

3phase AC 380V 50~60Hz

Trọng lượng: khoảng 350kg

Nguồn cung cấp năng lượng hợp nhất: Wind Automation tự phát triển tần số cao 15KHz, 500~5000A

Hệ thống điều khiển: Nhật Bản Mitsubishi PLC

Điều khiển chỉ mục: Nhật Bản hệ thống định vị tự động Mitubishi Màn hình cảm ứng 7'

(5)Tính năng:

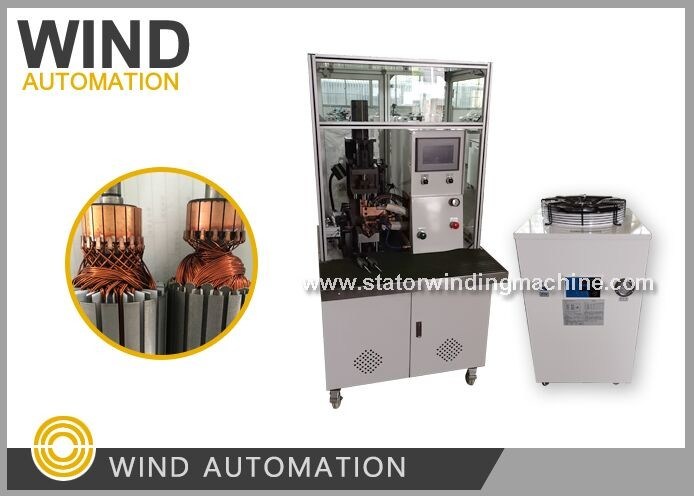

1) Máy hàn điểm bộ chuyển đổi dây chuyền đúc nóng Fusing cho dây mỏng hoặc lớn tần số cao

hàn biến tần và bộ chuyển đổi xếp chồng nóng với dây nhỏ lớn dây mỏng và lớn, với riêng biệt

Thiết bị làm mát nước (hoạt động như một chất điều hòa)

2) Hoạt động hàn liên quan đến tdiện tích thanh ungsten, áp suất, thời gian hàn, giá trị điện áp và dòng điện

3) OD thiết bị cố định, kích thước trục có liên quan đến vật cố định

Phạm vi OD bình thường 20~60mm

Chân dưới 160mm Kích thước chân

Máy hòa tan FAQ (Làm thế nào để lựa chọn một máy hòa tan nóng hàn phù hợp)

1. Mỗi phân đoạn có thể điều chỉnh dòng chảy và thời gian không?

Câu hỏi của bạn là về việc đạt được chất lượng hợp nhất đồng đều và liên tục cho mỗi phân đoạn,

Máy cung cấp năng lượng DC với dòng điện đầu ra cao requency là thậm chí và không đổi, có thể đảm bảo thậm chí chất lượng hàn,

Trên màn hình thiết lập tham số máy, có 6 phần hàn hiện tại và thời gian thiết lập cho armature với nhiều móc như 63 móc,

và cho một 24 hook chuyển đổi, bạn có thể chia các tham số hàn 3 giai đoạn bằng cách thiết lập Bar. không như 1 + 22 + 1 = 24 hoặc chia các thiết lập để thiết lập 1 + 1 + 1 + 2 + 3 + 16 = 24

xem xét thời gian sưởi ấm cho thanh điện và tình hình thực tế,

Trong sản xuất thực tế, một số người dùng chỉ đặt số thanh trong phần 1 là 24,

       2Cách kiểm soát khoảng cách điện cực như thế nào?

Khoảng cách được đề xuất là khoảng 1,5mm đến 2mm, nên hơn 1mm trong trường hợp OD bộ chuyển đổi có một số sự khác biệt

Bạn có thể kiểm tra bởi một commidity dày 1,5mm như một

3Làm thế nào áp lực áp dụng bởi điện cực vào móc được điều chỉnh và kiểm soát?

Với kích thước khác nhau của xuân nén áp lực có thể được điều chỉnh, để điều khiển thô với xuân,

cho điều khiển nhẹ với vít trên đầu

4.Có bất kỳ tế bào tải nào để kiểm soát áp suất này không?

Vâng.

Wind Automation thủy lực và máy bấm servo cho bộ chuyển đổi, vị trí trục có loại pin tải có thể kiểm soát và hiển thị áp suất,

Chúng tôi áp dụng điều này cho máy hợp nhất mới WIND-TMI-3 với thiết bị áp lực servo,

Điều này sẽ được áp dụng cho nhà sản xuất động cơ địa phương yêu cầu đầu tiên.

5Những gì là các bước của chu kỳ hợp nhất, làm thế nào mỗi phần của chu kỳ này được điều chỉnh?

Chu kỳ hợp nhất là điện cực chạm vào móc chuyển đổi, sau đó nhấn vào móc chuyển đổi, giữ áp lực và giải phóng

Vui lòng kiểm tra đồ họa của chu kỳ hợp nhất trên tấm ảnh cài đặt hàn

Chu kỳ này liên quan đến bốn yếu tố,

Điện cực và móc chuyển đổi tiếp xúc với mặt,

giá trị áp suất, giữ thời gian áp suất, điện áp hợp nhất

Bạn có thể có được một chu kỳ tốt nhất bằng cách làm việc theo nhóm của bốn yếu tố này,

Tần số cao 15KHz đảm bảo dòng DC đầu ra thuần túy, trong khi một số máy hợp nhất 2KHz, 4KHz không phải là tần số cao

Các dòng điện liên tục có thể đảm bảo hợp nhất mỗi phân đoạn mà không ngần ngại, do đó, nguồn cung cấp điện DC nhanh hơn và tiết kiệm điện

6.Có dấu hiệu cảnh báo nào về sự hợp nhất không tốt không?

Vâng, máy có chức năng này

Vui lòng nhấp vào liên kết bên dưới để xem video
