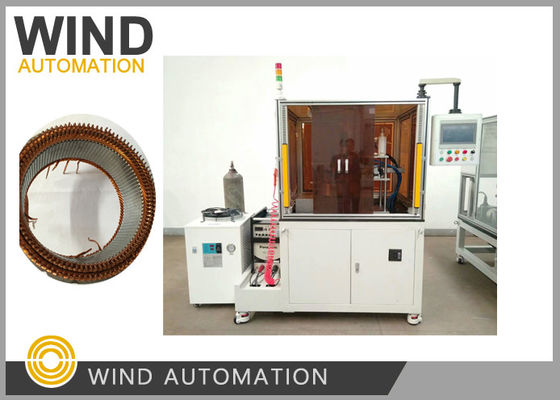

220V / 380V 50Hz Máy chuyển mạch hợp nhất với màn hình cảm ứng 600KGS
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Ứng dụng hàn: | Bộ máy phát điện khởi động tích hợp | Công nghệ ô tô: | Ứng dụng hàn liên kết bạc stator |
|---|---|---|---|
| Quy trình sản xuất: | Quá trình cuộn dây stato bao gồm tạo hình chốt, chèn, cách điện khe, xoắn dây dẫn (lớp kép), hàn TIG | Nơi hàn: | Máy hàn TIG dây dẫn đồng |
| Loại cầu chì: | Thao tác hàn và cài đặt dễ dàng cho người vận hành | PLC: | Misubishi |
| Trọng lượng tổng: | 600KGS bao gồm pallet gói | Thiết bị servo 4 trục: | Trục hàn, trục đánh chỉ, trục cấp liệu và trục nâng với động cơ servo Mitsubishi |
| Điểm nổi bật: | Máy hàn cung,Máy hàn siêu âm |
||
Tig hàn không có bộ chuyển đổi máy hợp nhất cho bộ sưu tập máy phát khởi động tích hợp
(1)Ứng dụng:
Bộ máy phát điện khởi động tích hợp,
(2)Ưu điểm:
1Được cung cấp cho một số nhà sản xuất hàng đầu Trung Quốc, kinh nghiệm phong phú,
Đội ngũ kỹ sư có nhiều kinh nghiệm trong hàn BSG motor stator hairpin
2. Chất lượng hàn được đảm bảo, Wind Automation có thể hàn mẫu chỉ tính phí công cụ
trước khi máy hàn hoàn thành
3Kinh nghiệm phong phú trong việc xử lý stator với kích thước dưới
| Stator OD Size | Không. |
| 142mm | 96 khe |
| 72 khe |
(3)Tính năng hàn TIG:
Các khớp hàn có thể được đặt,
khớp khởi động có thể được đặt,
và đứng một mình cho hàn sửa đổi có thể được thiết lập
(4)TIG Máy hàn hợp Phân tích:
Nguồn cung cấp điện: 220V hoặc 380V,50Hz
Vòng hàn, Vòng lập chỉ số, trục cho ăn và trục nâng với động cơ Mitsubishi servo
PLC: Mitsubish 5U series
Màn hình cảm ứng: WEINVEIW
Thùng: Airtac
Áp lực:> 0,5MPa
Trọng lượng: khoảng 600KGS
Kích thước: 800*800*1500mm
Câu hỏi và câu trả lời
1.Về trình tự của quá trình hàn, thông số đầu vào (như hiện tại, điện áp, giữ thời gian, vv...)
và thông số kỹ thuật, Phương pháp xử lý vật liệu (công cụ tải / thả, vv.)
Quá trình hàn là hoàn toàn tự động, cửa được đóng trong quá trình hàn,
và tải/dỡ theo nhà khai thác,
Các thông số khác là accoring vị trí thực tế của stator
2.Mục đích chính xác của khí argon trong máy hàn này là gì?
Làm thế nào để kết nối hai cuộn đồng mà không cần thanh nhồi?
Mục đích của khí argon được phóng ra bằng súng hàn là để bảo vệ các sản phẩm stator,
vì nhiệt độ rất cao,
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| S. Không | ISG Máy hàn Câu hỏi | Bình luận về tự động hóa gió |
| Thông tin cơ bản: | ||
| 1 | Thời gian chu kỳ mỗi phần? | 2s' mỗi khe 3.2 phút |
| 2 | Khí trơ nào được sử dụng để hàn? | Argon |
| 3 | Thời gian hàn mỗi khe? | 2s mỗi khe cắm |
| 4 | Điện áp và dòng điện chính của bộ biến áp? | Không, khác với hàn kháng, |
| 5 | Điện áp và dòng điện thứ cấp của bộ biến áp? | hàn TIG không có điện áp chính và thứ cấp |
| 6 | Điện hàn trên sản phẩm? | 90A ~ 110A |
| 7 | Chu kỳ hàn trong bộ điều khiển hàn. ? 1 chu kỳ =? mili giây. | 0.? bằng với ms |
| 8 | Làm thế nào để đo và kiểm soát nhiệt độ cuộn dây (sản phẩm)? | Kiểm soát dòng chảy, không kiểm soát nhiệt độ, Việc đo bằng cảm biến nhiệt độ không cần thiết |
| 9 | Áp suất đầu vào cho máy hàn? | trên 0,5MPa > 5Bar |
| 10 | Tốc độ lưu lượng khí trơ và dung lượng xi lanh? | Tốc độ lưu lượng khí trơ có thể điều chỉnh, có thể kiểm tra bằng máy đo áp suất |
| 11 | Loại hệ thống làm mát nào cần thiết? | Nước |
| 12 | Tốc độ làm mát? | Lưu ý: |
| 13 | Các thông số hàn như (Sqeeze/Hold/Weld Current/Weld time per cycle/Pressure) | Không cần phải chú ý nhiều bây giờ, nó không hữu ích cho tham chiếu, có thể thiết lập tham số |
| 14 | Trong khi nhấn thiết bị khẩn cấp thì áp suất không khí và điện PLC sẽ tắt? | Bây giờ chúng ta đặt máy dừng lại, sau đó đặt lại, tất cả đi đến vị trí ban đầu Chúng tôi cũng có thể thiết lập theo yêu cầu của bạn. |
| 15 | Máy có khái niệm SMED không? | 120mm đến 160mm, (kích thước OD hiện tại của bạn là 142mm) trong 20 phút đến 30 phút |
| 16 | Có thể ghi lại dữ liệu như điện hàn không? | Vâng. |
Trên cơ sở của HEV lai, nó không được trang bị động cơ truyền động, chỉ có động cơ BSG, đó là hệ thống trộn ánh sáng chi phí thấp nhất.Động cơ có mô-men xoắn lớn và hiệu quả truyền dây đai lớn. Động cơ được điều khiển ở mức khởi động và tốc độ thấp, tăng tốc nhanh chóng và có trải nghiệm lái xe trơn tru và thoải mái.Không cần phải thường xuyên thay đổi bánh răng trong giai đoạn bắt đầu và giữa và tốc độ thấp, và ly hợp đôi không yêu cầu thời gian dài và nửa liên kết, mà hoàn toàn giải quyết vấn đề ly hợp đôi.nó được phát triển cho sự lai tạo hàng loạt hiệu quả về chi phí, chẳng hạn như khởi động dừng tiên tiến, tự động và tăng điện tiết kiệm 13% đến 20% nhiên liệu.Trong một ứng dụng hybrid nhẹ, động cơ điện 48 volt thay thế bộ biến áp 12 volt và được gắn trực tiếp vào động cơ thông qua một dây đai.
