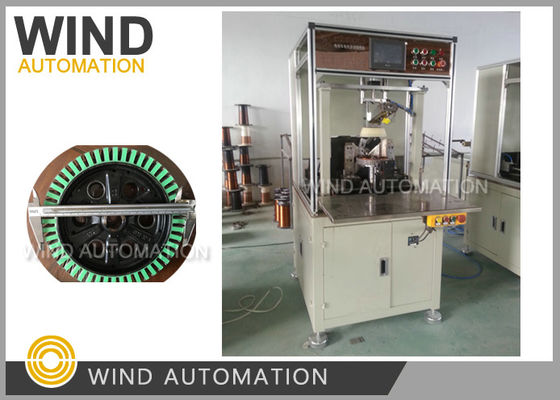

Máy cuộn dây xe đạp điện 3KW Hub Motor Wheel Motor Winder

3KW Xe đạp điện Máy cuộn dây Hub Motor Wheel Motor Winder WIND-HMW-1M

Ứng dụng:

Motor stator lớn như OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')

Xe đạp điện, động cơ trục, động cơ bánh xe

Ưu điểm:

1. ba trục hệ thống servo, cuộn, chỉ mục, sắp xếp được điều khiển bởi Mitsubishi servo động cơ

2. Flyer lăn nhanh.

3. Stator bên ngoài lớn bao gồm đường kính bên ngoài của stator lên đến 266mm

4. động cơ servo mô-men xoắn cố định, căng thẳng liên tục

5. Có nhiều kinh nghiệm trong việc cuộn xe đạp điện lên đến 72V

Dữ liệu kỹ thuật:

Các khe cắm stator: Không yêu cầu

Đường kính bên ngoài của Stator:198mm, 226mm,262mm

Độ cao đống: 14-30mm

Chiều kính dây: 0.3mm- 0.6mm

Số lượng dây: 1-13pcs

Áp suất nguồn không khí:0.4-0.7MPa

Điện áp cung cấp điện: 3 giai đoạn 380V ± 10% 50Hz

Năng lượng: khoảng 3KW

Câu hỏi và câu trả lời:

1.Làm thế nào để máy cuộn dây thực hiện lập chỉ mục: bằng tay hoặc tự động?

Tự động với thiết bị servo Mitubishi

2.Làm thế nào stator được cố định trong quá trình cuộn?

Hành động tải trên stator vào trục và nhấn với nắp

3.Bao nhiêu phạm vi đường kính của dây đồng có thể làm việc máy của bạn (tối thiểu và tối đa)?

0.3mm đến 0.51mm

4. là phạm vi độ dài xếp chồng mà máy cuộn dây có thể làm việc?

Chiều cao của bộ đệm xe máy xoay bánh xe tiêu chuẩn10mm~30mm,

20mm ~ 50mm (được tùy chỉnh)

5.Quá trình cuộn là tự động hay thủ công?

Tự động với thiết bị servo Mitubishi

6.Có thể ép và nén dây đồng trong hoặc sau khi cuộn không?

Nhét chặt dây sau khi quá trình cuộn với một máy riêng biệt

7.Máy có bất kỳ giới hạn trong kích thước của chiều rộng của khe mở?

Min. rộng khe mở>1.8mm, ở Trung Quốc ổ cắm động cơ cuộn khe mở rộng thường là2mm, 3mm

8.Chiều cao của máy tính trên khu vực làm việc của người vận hành là bao nhiêu?

Độ cao hoạt động của máy cuộn 750mm

9. Có máy bất kỳ cảm biến để kiểm tra nếu dây điện là chính xác ((ví dụ cảm biến để

kiểm tra xem dây có bị gãy không)?

Máy tạm dừng và báo động nếu dây bị hỏng

10Bạn có máy để làm thử nghiệm động cơ bánh sau khi cuộn?

Vâng, máy thử nghiệm riêng biệt

11.Làm thế nào để bạn đặt bộ phận trên máy trước và sau khi cuộn?

Đó là một động cơ bánh xe nặng khoảng 15 kg.

Chúng tôi không xử lý stator nặng như vậy,Operater tải / thả bằng tay dưới 5KGS,

Ví dụ: một 198mm OD bánh xe động cơ stator trọng lượng khoảng 2KGS

Cấu hình chính:
