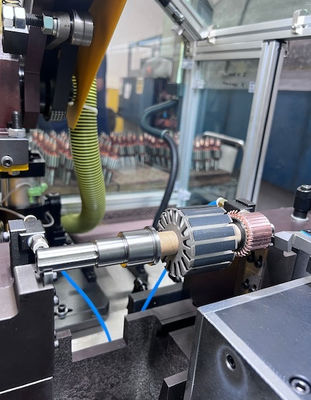

WIND-CT-TH4 Máy quay bộ chuyển đổi kim cương V và máy cắt kim cương

Máy tiện bề mặt cổ góp Diamond V và máy cắt kim cương WIND-CT-TH4

Ứng dụng:

Phần ứng động cơ mã lực nhỏ, cổ góp khởi động,

Quá trình quay cổ góp là một quy trình sản xuất động cơ quan trọng luôn sau khi hàn

Thuận lợi:

Các nguồn cấp dữ liệu ngang và dọc đều được điều khiển bằng servo Delta, hiệu suất cao và độ ổn định tốt,

đặc biệt thích hợp để quay mặt cổ góp. Đây là thiết bị chính xác tiên tiến để biến

bề mặt bên ngoài cổ góp.

1. Với hai trục servo,

Trục X điều khiển chiều dài rẽ trái phải vị trí nằm ngang

Trục Z điều khiển độ sâu tiện ở vị trí thẳng đứng

2. Có thể xoay cổ góp OD và Riser OD của phần ứng ô tô

Đặc điểm kỹ thuật:

1. Độ tròn <0,003mm

2. Độ nhám bề mặt

3. Phần ứng OD 20 ~ 80mm

4. Chiều dài trục: 32 ~ 250mm (Nếu còn cần tùy chỉnh)

5. Đường kính trục: 2 ~ 18mm (có thể tùy chỉnh)

6. Cổ góp OD: 4,3 ~ 60mm

7. Ngăn xếp OD: 20 ~ 110mm

8. Lượng cắt: Cắt thô Max0,20mm

9. Điều chế vòng/phút: 0 ~ 60Hz

10. Bộ phận cắt: 1um ~ 0,5mm và điều chỉnh tốc độ

11. Chiều dài cắt: Tối đa 50mm

12. Thời gian cắt: Trục X có thể được cài đặt tối đa 4 lần, trục Z có thể được cài đặt tối đa 4 lần

13. Nguồn không khí: 5 ~ 7 MPa

14. Nguồn điện 220V 50/60Hz

15. Công suất máy: 2,5kw

Câu hỏi và trả lời:

1. Có thể xử lý cả hai loại phần ứng bằng một máy hay nó yêu cầu các loại khác nhau

dụng cụ?

Vui lòng nhấp vào liên kết bên dưới để xem video

https://youtu.be/6IjY1ey-qr0
